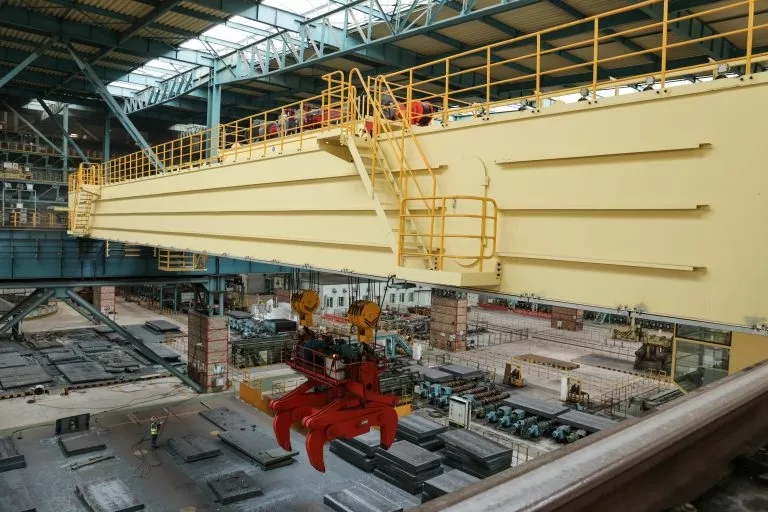

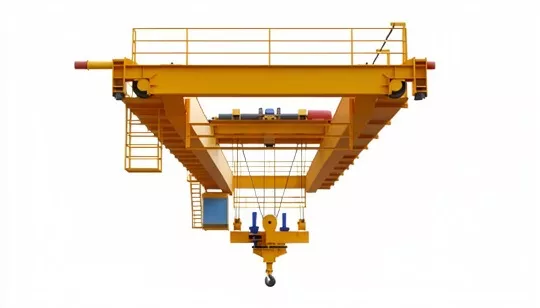

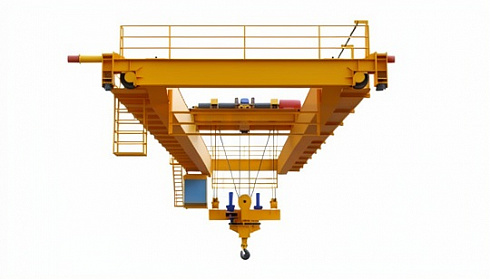

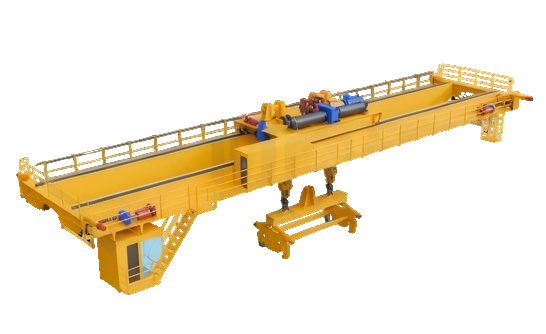

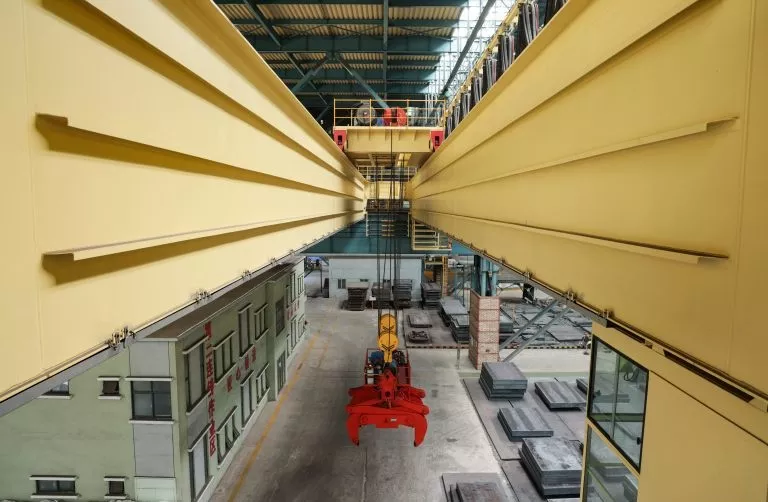

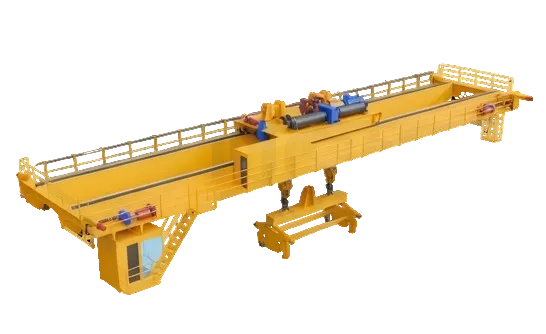

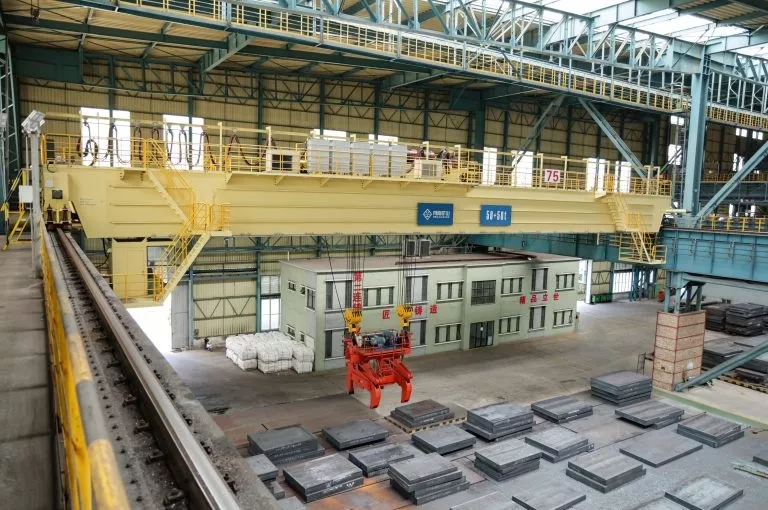

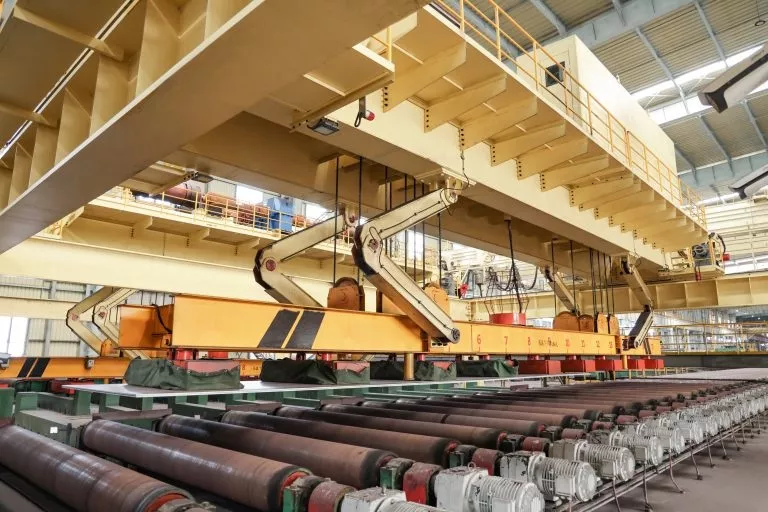

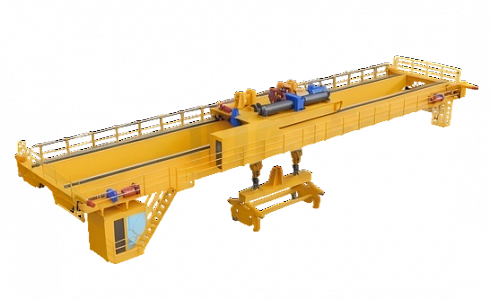

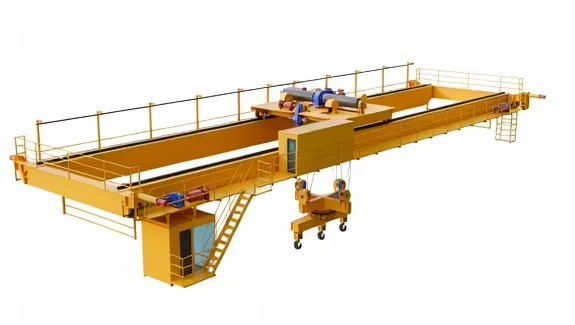

Мостовой металлургический кран для перемещения слябов (пратцен-кран) Henan Mine (Китай)

Пратцен-кран (кран с лапами, граблевый кран) — это металлургический мостовой кран специального назначения, разработанный для транспортировки стального проката, заготовок и полуфабрикатов в условиях металлургических цехов. Оборудование обеспечивает высокую скорость грузооборота и безопасность работы с раскалённым металлом при температуре среды до +40°С и выше.
Мостовые металлургические краны для перемещения слябов предназначены для обслуживания нагревательных печей и подачи нагретых заготовок на прокатные станы. Кран захватывает и транспортирует горячие и холодные слябы, блюмы, слитки, сортовые заготовки и профили, эксплуатируясь в условиях повышенной запылённости, высоких температур и тяжёлого режима работы (А7–А8).

Типы пратцен-кранов по грузозахвату

Кран с траверсой с лапами

Грузозахватным устройством служат специальные траверсы с лапами (пратценами). Лапы представляют собой рычажный механизм, который захватывает груз за счёт его собственного веса: чем тяжелее сляб или слиток, тем сильнее сжимаются губки. Это ключевое преимущество — существенное сокращение времени зачаливания поднимаемых грузов по сравнению с использованием строп или цепей.

Кран с электромагнитами

Оснащается грузоподъёмными электромагнитами для работы с листовым прокатом, штрипсом и плоскими заготовками. Электромагниты позволяют быстро захватывать и отпускать груз без механического контакта, что удобно при работе с горячим металлом.

Комбинированные краны (магнит + пратцен)

Универсальное решение для максимальной гибкости производственного процесса. Комбинированные траверсы позволяют переключаться между захватом лапами и магнитом в зависимости от типа груза, сокращая простои оборудования.

Конструктивные решения

Жёсткая подвеска траверсы

Траверса крепится к двум жёстким направляющим, что полностью предотвращает раскачивание груза при разгоне, торможении и движении моста. Рекомендуется для работы с длинномерными слябами и слитками, где важна точность позиционирования. Обеспечивает стабильность при перемещении грузов длиной свыше 6 метров.

Гибкая подвеска траверсы

Траверса подвешивается к крановой тележке с помощью грузовых канатов. Обеспечивает большую универсальность и упрощает обслуживание, но требует от оператора дополнительных навыков для гашения колебаний груза. Подходит для универсальных задач, где важна быстрая смена грузозахвата.

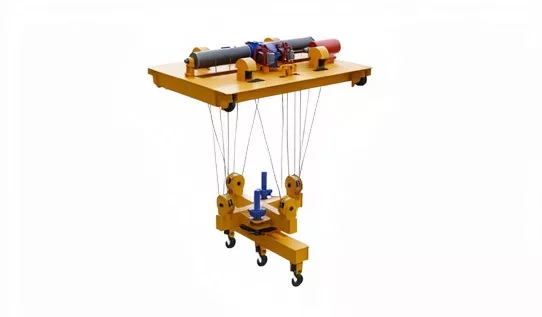

Поворотная тележка

Пратцен-кран может быть выполнен с поворотной тележкой, имеющей верхнюю поворотную часть. Эта конструкция позволяет укладывать прокат или заготовки как вдоль, так и поперёк цеха или склада без перемещения моста крана. Поворот осуществляется на угол 90° или 180° с помощью специального механизма, что критически важно для компактного формирования штабелей на складах готовой продукции.

Почему Henan Mine через ПО «Подъемтрансмаш»?

Прямой контракт с заводом Henan Mine (без посредников)

- 24 года на рынке кранового оборудования — один из крупнейших производителей мостовых и козловых кранов в Китае
- Собственное конструкторское бюро и испытательные стенды — полный цикл разработки и тестирования, в том числе заводские грузовые испытания (опция)
- Сертификаты CE, ISO 9001 — международное признание качества
- Адаптация под ТР ТС 010/2011 — сертификация для работы на территории РФ и ЕАЭС.

Российский квалифицированный дистрибьютор — ПО «Подъемтрансмаш» (г. Санкт-Петербург)

- Полное сопровождение сделки — от технического задания до приемосдаточных испытаний оборудования
- Адаптация документации под российские нормы — ГОСТ 33171-2014, ФНП, требования Ростехнадзора
- Склад запасных частей в РФ — сроки поставки отдельных комплектующих от 10 дней
- Шефмонтаж и пусконаладка выполняется представителями завода Henan Mine при участии российских инженеров — выезд на объект заказчика в согласованные сроки
- Гарантия качества — сервисные выезды в течение 48 часов по территории РФ.

Контроль качества на всех этапах

- Предотгрузочная инспекция — визуальный контроль, проверка комплектности и документации
- Заводские поузловые испытания — детальный пооперационный контроль качества
- Контрольная сборка и грузовые испытания перед отгрузкой — проверка всех узлов и систем, а также статические и динамические тесты с оформлением протоколов на заводском испытательном стенде.

Логистика и таможня

- Доставка ж/д или автотранспортом — до объекта заказчика в любом регионе РФ
- Полное таможенное оформление — поставка растаможенного оборудования заказчику на условиях DDP
- Оформление сертификата соответствия ТР ТС 010/2011.

Комплект поставки и услуги ПО «Подъемтрансмаш»

Оборудование

- Мост крана с механизмом передвижения (главные и вспомогательные балки, торцевые балки, ходовые балансирные тележки)
- Главная грузовая тележка с механизмом главного подъёма
- Траверса с лапами (пратцены) для захвата слябов, блюмов, слитков
- Поворотный механизм тележки (опция, по запросу)
- Кабина управления с кондиционером, обогревателями и сенсорной HMI-панелью
- Теплоизолированная кабина электрооборудования с размещенными в ней панелями с частотными преобразователями и программируемым логическим контроллером (ПЛК)
- Комплект канатов главного подъёма
- Токоподводы тележек и крана (кабельные каретки, кабельные цепи, токосъемники троллейного шинопровода)
- Устройства и приборы безопасности (концевые выключатели, ограничители грузоподъёмности, анемометры).

Документация на русском языке

- Паспорт крана
- Руководство по эксплуатации (адаптировано под ФНП Ростехнадзора)
- Сертификат соответствия ТР ТС 010
- Протоколы заводских статических и динамических испытаний (если проводились)
- Чертежи и схемы в объеме комплекта эксплуатационной документации (электрические, кинематические, гидравлические)
- Ведомость запасных частей и расходных материалов
- Акт сдачи-приёмки крана.

Услуги HENAN MINE и ПО «Подъемтрансмаш»

- Шефмонтаж (выезд инженеров на объект заказчика для консультирования на этапе монтажа)
- Пусконаладочные работы (настройка частотных преобразователей, ПЛК, приборов безопасности)
- Инструктаж персонала заказчика (крановщики, специалисты по обслуживанию)
- Гарантийное обслуживание (плановые ТО, диагностика, замена узлов) – по отдельному сервисному договору
- Постгарантийное обслуживание (контракты на сервис, удалённая поддержка) – по отдельному сервисному договору
- Поставка запасных частей (склад в Санкт-Петербурге, отгрузка в течение 10 дней).

Отличительные особенности крана

Двойная система защиты от подъёма до верхнего предела

Подъёмный механизм оснащён двойной системой защиты от подъёма грузозахватного приспособления до верхнего предела: рабочий концевой выключатель + аварийный ограничитель. Это исключает навал крана на концевые упоры и повреждение конструкции.

Термоизоляция ключевых элементов

Ключевые элементы конструкции, такие как главные и концевые балки, кабели токоподвода тележки, защищены термоизоляционным покрытием. Оно устойчиво к высокотемпературному излучению и обеспечивает надёжную эксплуатацию крана в условиях горячих цехов (до +60°C в рабочей зоне).

Оптимизация методом конечных элементов (МКЭ)

Краны адаптированы для работы в суровых условиях эксплуатации. Распределение нагрузок в главных и концевых балках оптимизировано методом конечных элементов (МКЭ), что обеспечивает высокую жёсткость и устойчивость к деформациям при максимальных нагрузках.

Система управления на базе ПЛК и частотных преобразователей

Система управления на базе программируемого логического контроллера (ПЛК) и частотных преобразователей в сочетании с комплексом безопасности гарантирует стабильную и надёжную работу оборудования. Плавный разгон и торможение исключают раскачивание ковша с расплавленным металлом.

Аварийные тормоза главного подъёма

На каждом барабане главного подъёма установлены аварийные дисковые тормоза гидравлического типа. Они срабатывают автоматически при превышении скорости опускания, отключении электропитания или неисправности рабочих тормозов.

Резервирование приводов

Любой из двигателей главного подъёма имеет мощность, достаточную для поднятия наполненного ковша в одиночку с пониженной скоростью. У основной грузоподъёмной тележки из восьми ходовых колёс четыре — приводные, остальные находятся в резерве.

Поворотная тележка для укладки вдоль и поперёк цеха

Опциональная поворотная тележка позволяет укладывать прокат или заготовки как вдоль, так и поперёк цеха или склада без перемещения моста крана. Поворот осуществляется на угол 90° или 180° с помощью специального механизма.

Защита от агрессивной среды

Усиленная система пылеудаления защищает редукторы и тормоза от окалины и металлической пыли, характерной для металлургических производств. Применяются специальные термостойкие кабели и смазочные материалы.

Технические параметры

Параметр	Значение
Грузоподъемность	16/20, 20/50, 32/50, 40/50
Пролет крана	16 – 42 м
Высота подъёма	6.5...8.0 м
Группа режима работы	А7 – А8
Температура окружающей среды	до +40°С / до +60°С
Скорость движения моста	до 120 м/мин
Скорость движения тележки	до 60 м/мин
Напряжение питания	380 / 600 / 1000 В, 50 Гц
Тип управления	Кабина / Радио / Комбинированное
Тип подвески траверсы	Жёсткая / Гибкая
Поворот траверсы	90° / 180° / нет (опция)

Блок для технических специалистов

Типовой вопрос: «Какую подвеску траверсы выбрать — жёсткую или гибкую?»

Типовая ошибка: выбор гибкой подвески для длинномерных слябов без учёта раскачивания при разгоне и торможении. Это приводит к повреждению груза и увеличению времени позиционирования.

Что мы советуем: Для слябов длиной свыше 6 метров рекомендуем жёсткую подвеску — она исключает раскачивание при разгоне и торможении, обеспечивая точное позиционирование. Гибкая подвеска подходит для универсальных задач, где важна быстрая смена грузозахвата и длина заготовок не превышает 4–5 метров.

Блок для службы эксплуатации

Типовой вопрос: «Какие условия эксплуатации критичны для пратцен-крана?»

Типовая ошибка: в опросном листе не указаны температура среды и режим работы (А7/А8), что приводит к неправильному выбору редукторов, тормозов и термозащиты кабины.

Что мы советуем: В опросном листе обязательно укажите температуру в рабочей зоне (до +40°С, +50°С или +60°С) и режим работы по ГОСТ (А7 или А8). От этого зависит выбор термостойких кабелей, смазочных материалов, исполнение кабины управления и система пылеудаления. Неправильный выбор приведёт к ускоренному износу узлов и простоям оборудования.

Часто задаваемые вопросы (FAQ)

Это оригинальный кран Henan Mine?

Да, ПО «Подъемтрансмаш» — официальный представитель завода Henan Mine в России. Все краны поставляются напрямую с завода в провинции Хэнань, с полным комплектом заводской документации и сертификатами соответствия. Мы работаем с заводом более 5 лет, регулярно посещаем производство и проводим аудит качества.

Адаптирован ли кран под российские стандарты?

Да, краны адаптируются под требования ТР ТС 010 «О безопасности машин и оборудования», ГОСТ 33171-2014, ФНП Ростехнадзора. Пользовательский интерфейс системы управления и комплект технической документации — на русском языке. Напряжение питания — 380В / 50 Гц (под российские сети). Климатическое исполнение — У1, У2 (температура эксплуатации от -40°C до +50°C).

Сколько ждать поставки?

Стандартный срок готовности крана к отгрузке в Китае — 120 дней с момента подписания контракта и получения аванса. Срок включает: производство на заводе Henan Mine, заводские испытания, маркировку и подготовку к отгрузке. Доставка до любого региона России – не более 30 календарных дней. Этот срок включает в себя доставку оборудования в частично разобранном виде по железной дороге или автотранспортом и таможенное оформление.

Кто проводит монтаж, шефмонтаж и пусконаладку?

Как правило монтаж оборудования на площадке заказчика не входит в объем поставки и выполняется заказчиком или его подрядчиком. Инженеры HENAN MINE совместно с инженерами ПО «Подъемтрансмаш» проводят шефмонтаж и пусконаладочные работы на объекте заказчика. В состав работ входят: техническое консультирование при сборке узлов крана и подключении электрооборудования, настройка частотных преобразователей и ПЛК, проверка приборов безопасности, участие в грузовых испытаниях. Возможна удалённая поддержка через видеосвязь для простых конфигураций.

Где брать запчасти?

Склад типовых запасных частей для оборудования Henan Mine находится в Санкт-Петербурге. Типовые комплектующие (канаты, тормоза, редукторы, концевые выключатели, контакторы) — в наличии, срок поставки — от 10 дней. Нестандартные узлы (траверсы, тележки, кабины и т.д.) поставляются под заказ. Срок поставки оценивается индивидуально. Мы ведём складскую программу наиболее востребованных позиций для кранов Henan Mine.

Как работает гарантия?

Гарантия — до 2 лет при условии регламентного технического обслуживания по сервисному договору с ПО «Подъемтрансмаш». В гарантийное покрытие входят: бесплатная замена комплектующих и узлов, вышедших из строя по вине завода, удалённая диагностика, консультации сервисных инженеров. Сервисные выезды — в течение 48 часов по территории РФ (за исключением удалённых регионов, где срок согласовывается индивидуально).

Можно ли посетить завод Henan Mine?

Да, мы организуем визиты на завод Henan Mine для заказчиков, планирующих крупные поставки. В программу входят: осмотр производственных цехов, испытательных стендов и лабораторий контроля качества, встреча с руководством и инженерами завода, обсуждение технических требований. Сроки визита согласовываются индивидуально.
