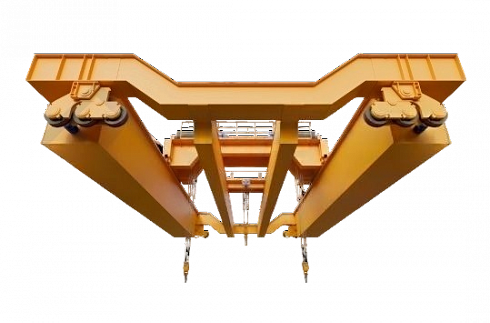

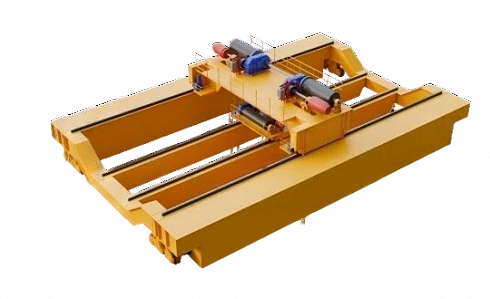

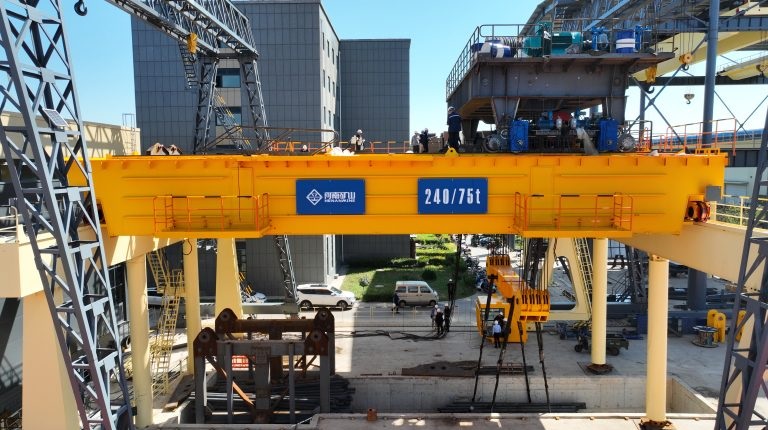

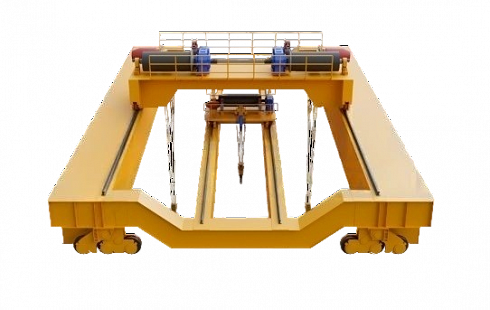

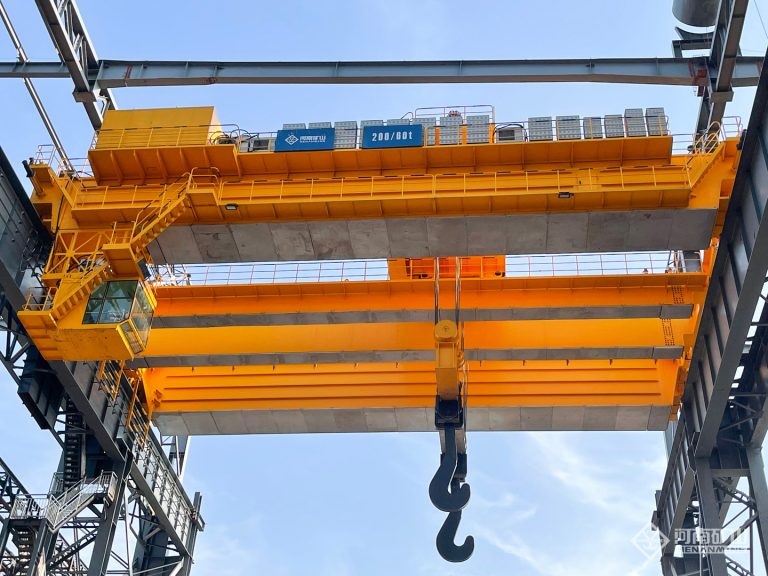

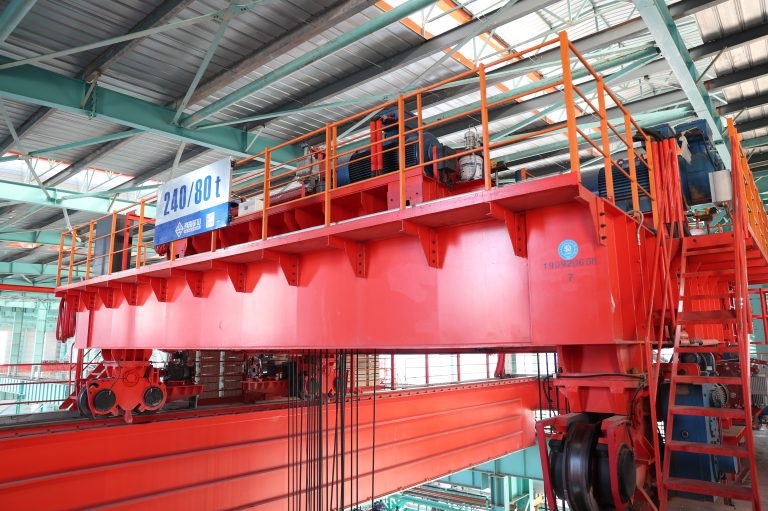

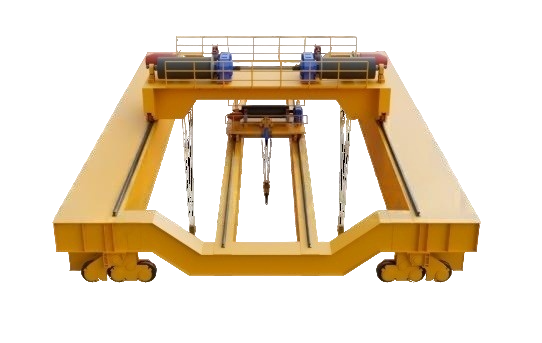

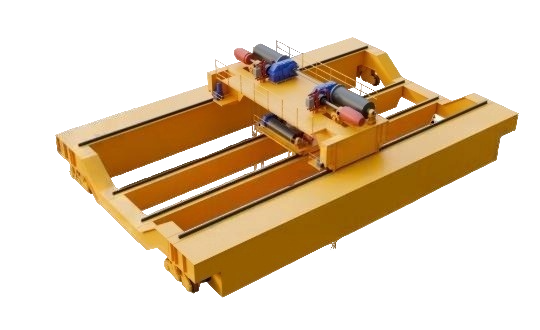

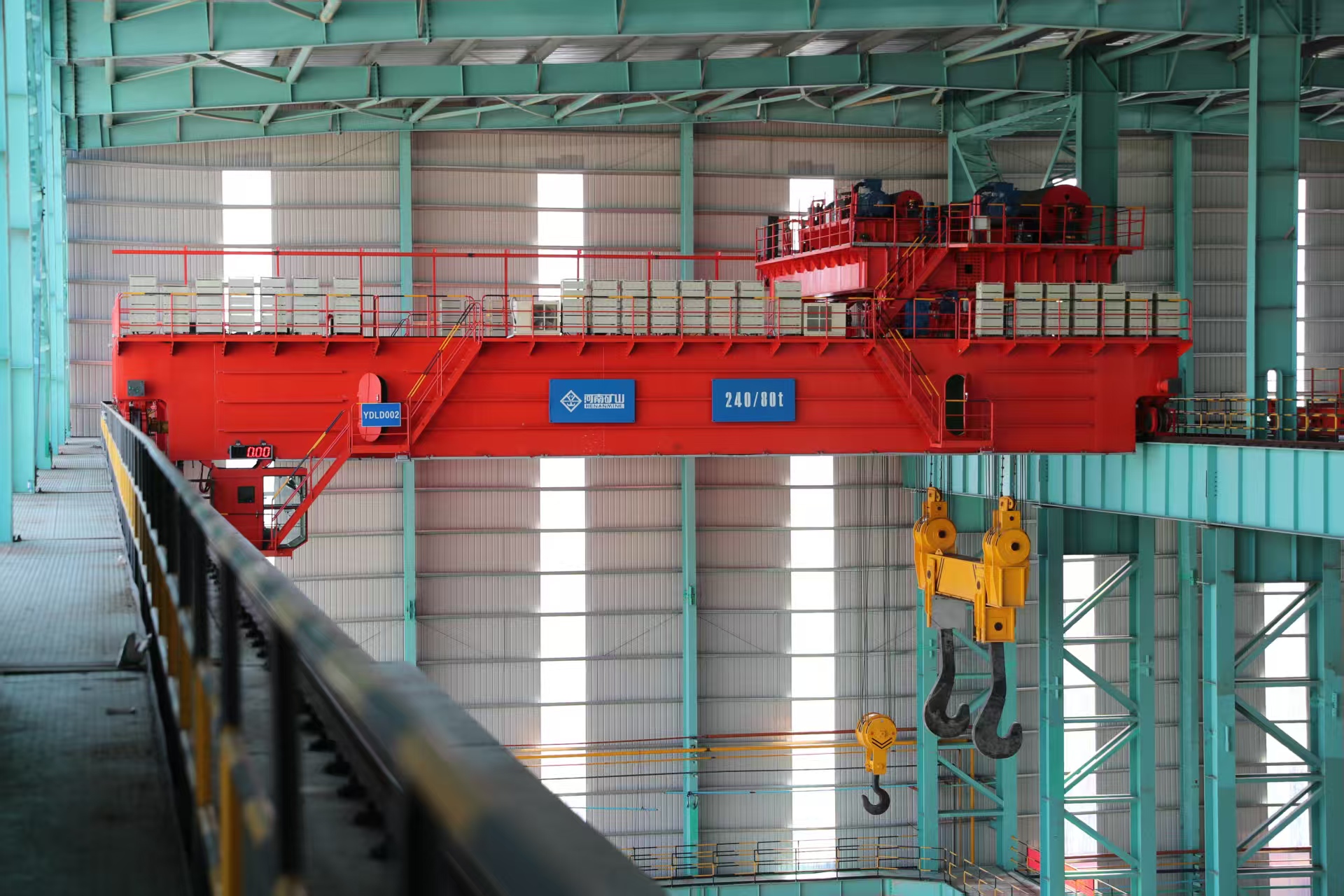

Мостовой литейный кран Henan Mine (Китай)

Мостовые металлургические литейные краны — это основное подъёмно-транспортное оборудование металлургических предприятий, предназначенное для перемещения, заливки и разливки расплавленного металла. Они используются для подачи чугуна в конвертеры и электропечи, а также для транспортировки ковшей со сталью на разливочные машины или установки печь-ковш для дальнейшего рафинирования.

Типы литейных кранов

Металлургические литейные краны классифицируются на три основных типа:

Транспортировочный кран

Предназначен для перемещения ковшей с расплавленным металлом. Например, для передачи ковша со сталевоза на поворотный стенд машины непрерывного литья заготовок (МНЛЗ) или в печь-ковш. Работает без кантовки ковша.

Заливочный кран

Обслуживает печное отделение цеха. Используется для заливки жидкого чугуна из ковшей в конвертеры или электросталеплавильные печи. Оснащён механизмом кантовки ковша с помощью вспомогательного подъёма.

Разливочный кран

Применяется для разливки стали в изложницы или литьевые формы. Имеет два механизма подъёма на вспомогательной тележке, наибольшая грузоподъёмность в линейке — до 630 тонн.

Компоновочные решения

В зависимости от конструктивной схемы литейные краны подразделяются на следующие типы:

Двухбалочные с одной тележкой (главный подъём)

Предназначены только для транспортировки грузов и переноса ковшей с жидким металлом без их кантовки. Грузоподъёмным органом может быть крюковая подвеска или двухкрюковая траверса. Грузоподъёмность — до 150 тонн.

Двухбалочные с одной тележкой (главный + вспомогательный подъём)

Предназначены для транспортировки грузов, переноса ковшей с жидким металлом и их кантовки. Вспомогательный механизм подъёма устанавливается на отдельную раму и имеет возможность управления перемещением по раме тележки. Грузоподъёмность — до 300 тонн.

Трёхбалочные краны

Используются при необходимости поворота ковша и требовании о наличии вспомогательных механизмов подъёмов большой грузоподъёмности. Тележки перемещаются параллельно в одном уровне. Грузоподъёмность — до 300 тонн.

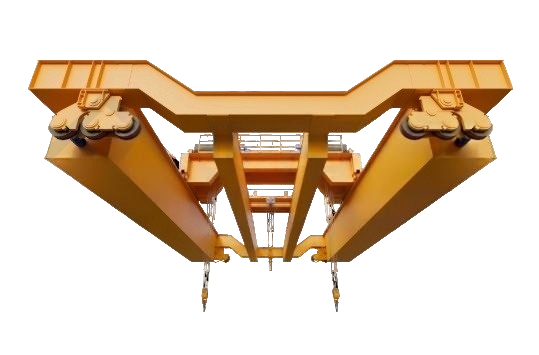

Четырёхбалочные краны

Наиболее востребованный тип. Используются с двумя тележками: главной и вспомогательной, которые параллельно перемещаются по своим пролётным балкам моста на разных высотных уровнях. Вспомогательная тележка имеет возможность проезда под главной тележкой. Грузоподъёмность — до 600 тонн.

Почему Henan Mine через ПО «Подъемтрансмаш»?

Прямой контракт с заводом Henan Mine (без посредников)

·         24 года на рынке кранового оборудования — один из крупнейших производителей мостовых и козловых кранов в Китае

·         Собственное конструкторское бюро и испытательные стенды — полный цикл разработки и тестирования, в том числе заводские грузовые испытания (опция)

·         Сертификаты CE, ISO 9001 — международное признание качества

·         Адаптация под ТР ТС 010/2011 — сертификация для работы на территории РФ и ЕАЭС

Российский квалифицированный дистрибьютор — ПО «Подъемтрансмаш» (г. Санкт-Петербург)

·         Полное сопровождение сделки — от технического задания до приемосдаточных испытаний оборудования

·         Адаптация документации под российские нормы — ГОСТ 33171-2014, ФНП, требования Ростехнадзора

·         Склад запасных частей в РФ — сроки поставки отдельных комплектующих от 10 дней

·         Шефмонтаж и пусконаладка выполняется представителями завода Henan Mine при участии российских инженеров — выезд на объект заказчика в согласованные сроки

·         Гарантия качества — сервисные выезды в течение 48 часов по территории РФ

Контроль качества на всех этапах

·         Предотгрузочная инспекция — визуальный контроль, проверка комплектности и документации

·         Заводские поузловые испытания — детальный пооперационный контроль качества

·         Контрольная сборка и грузовые испытания перед отгрузкой — проверка всех узлов и систем, а также статические и динамические тесты с оформлением протоколов на заводском испытательном стенде

Логистика и таможня

·         Доставка ж/д или автотранспортом — до объекта заказчика в любом регионе РФ

·         Полное таможенное оформление — поставка растаможенного оборудования заказчику на условиях DDP

·         Оформление сертификата соответствия ТР ТС 010/2011

Комплект поставки и услуги ПО «Подъемтрансмаш»

Оборудование

·         Мост крана с механизмом передвижения (главные и вспомогательные балки, торцевые балки, ходовые балансирные тележки)

·         Главная грузовая тележка с механизмом главного подъёма

·         Дополнительная (вспомогательная) грузовая тележка с механизмами вспомогательного подъёма

·         Траверса с пластинчатыми крюками для захвата ковша

·         Крюковые подвески вспомогательного подъёма

·         Кабина управления с кондиционером, обогревателями и сенсорной HMI-панелью

·         Теплоизолированная кабина электрооборудования с размещенными в ней панелями с частотными преобразователями и программируемым логическим контроллером (ПЛК)

·         Комплект канатов (главного и вспомогательного подъёмов)

·         Токоподводы тележек и крана (кабельные каретки, кабельные цепи, токосъемники троллейного шинопровода)

·         Устройства и приборы безопасности (концевые выключатели, ограничители грузоподъёмности, анемометры)

Документация на русском языке

·         Паспорт крана

·         Руководство по эксплуатации (адаптировано под ФНП Ростехнадзора)

·         Сертификат соответствия ТР ТС 010

·         Протоколы заводских статических и динамических испытаний (если проводились)

·         Чертежи и схемы в объеме комплекта эксплуатационной документации (электрические, кинематические, гидравлические)

·         Ведомость запасных частей и расходных материалов

·         Акт сдачи-приёмки крана

Услуги HENAN MINE и ПО «Подъемтрансмаш»

·         Шефмонтаж (выезд инженеров на объект заказчика для консультирования на этапе монтажа)

·         Пусконаладочные работы (настройка частотных преобразователей, ПЛК, приборов безопасности)

·         Инструктаж персонала заказчика (крановщики, специалисты по обслуживанию)

·         Гарантийное обслуживание (плановые ТО, диагностика, замена узлов) – по отдельному сервисному договору

·         Постгарантийное обслуживание (контракты на сервис, удалённая поддержка) – по отдельному сервисному договору

·         Поставка запасных частей (склад в Санкт-Петербурге, отгрузка в течение 10 дней)

Отличительные особенности крана

Двойная система защиты от подъёма до верхнего предела

Подъёмный механизм оснащён двойной системой защиты от подъёма грузозахватного приспособления до верхнего предела: рабочий концевой выключатель + аварийный ограничитель. Это исключает навал крана на концевые упоры и повреждение конструкции.

Термоизоляция ключевых элементов

Ключевые элементы конструкции, такие как главные и концевые балки, кабели токоподвода тележки, защищены термоизоляционным покрытием. Оно устойчиво к высокотемпературному излучению и обеспечивает надёжную эксплуатацию крана в условиях горячих цехов (до +60°C в рабочей зоне).

Оптимизация методом конечных элементов (МКЭ)

Краны адаптированы для работы в суровых условиях эксплуатации. Распределение нагрузок в главных и концевых балках оптимизировано методом конечных элементов (МКЭ), что обеспечивает высокую жёсткость и устойчивость к деформациям при максимальных нагрузках.

Система управления на базе ПЛК и частотных преобразователей

Система управления на базе программируемого логического контроллера (ПЛК) и частотных преобразователей в сочетании с комплексом безопасности гарантирует стабильную и надёжную работу оборудования. Плавный разгон и торможение исключают раскачивание ковша с расплавленным металлом.

Аварийные тормоза главного подъёма

На каждом барабане главного подъёма установлены аварийные дисковые тормоза гидравлического типа. Они срабатывают автоматически при превышении скорости опускания, отключении электропитания или неисправности рабочих тормозов.

Резервирование приводов

Любой из двигателей главного подъёма имеет мощность, достаточную для поднятия наполненного ковша в одиночку с пониженной скоростью. У основной грузоподъёмной тележки из восьми ходовых колёс четыре — приводные, остальные находятся в резерве.

Часто задаваемые вопросы (FAQ)

Это оригинальный кран Henan Mine?

Да, ПО «Подъемтрансмаш» — официальный представитель завода Henan Mine в России. Все краны поставляются напрямую с завода в провинции Хэнань, с полным комплектом заводской документации и сертификатами соответствия. Мы работаем с заводом более 5 лет, регулярно посещаем производство и проводим аудит качества.

Адаптирован ли кран под российские стандарты?

Да, краны адаптируются под требования ТР ТС 010 «О безопасности машин и оборудования», ГОСТ 33171-2014, ФНП Ростехнадзора. Пользовательский интерфейс системы управления и комплект технической документации — на русском языке. Напряжение питания — 380В / 50 Гц (под российские сети). Климатическое исполнение — У1, У2 (температура эксплуатации от -40°C до +50°C).

Сколько ждать поставки?

Стандартный срок готовности крана к отгрузке в Китае — 120 дней с момента подписания контракта и получения аванса. Срок включает: производство на заводе Henan Mine, заводские испытания, маркировку и подготовку к отгрузке.

Доставка до любого региона России – не более 30 календарных дней. Этот срок включает в себя доставку оборудования в частично разобранном виде по железной дороге или автотранспортом и таможенное оформление.

Кто проводит монтаж, шефмонтаж и пусконаладку?

Как правило монтаж оборудования на площадке заказчика не входит в объем поставки и выполняется заказчиком или его подрядчиком. Инженеры HENAN MINE совместно с инженерами ПО «Подъемтрансмаш» проводят шефмонтаж и пусконаладочные работы на объекте заказчика. В состав работ входят: техническое консультирование при сборке узлов крана и подключении электрооборудования, настройка частотных преобразователей и ПЛК, проверка приборов безопасности, участие в грузовых испытаниях. Возможна удалённая поддержка через видеосвязь для простых конфигураций.

Где брать запчасти?

Склад типовых запасных частей для оборудования Henan Mine находится в Санкт-Петербурге. Типовые комплектующие (канаты, тормоза, редукторы, концевые выключатели, контакторы) — в наличии, срок поставки — от 10 дней. Нестандартные узлы (траверсы, тележки, кабины и т.д.) поставляются под заказ. Срок поставки оценивается индивидуально. Мы ведём складскую программу наиболее востребованных позиций для кранов Henan Mine.

Как работает гарантия?

Гарантия — до 2 лет при условии регламентного технического обслуживания по сервисному договору с ПО «Подъемтрансмаш». В гарантийное покрытие входят: бесплатная замена комплектующих и узлов, вышедших из строя по вине завода, удалённая диагностика, консультации сервисных инженеров. Сервисные выезды — в течение 48 часов по территории РФ (за исключением удалённых регионов, где срок согласовывается индивидуально).

Можно ли посетить завод Henan Mine?

Да, мы организуем визиты на завод Henan Mine для заказчиков, планирующих крупные поставки. В программу входят: осмотр производственных цехов, испытательных стендов и лабораторий контроля качества, встреча с руководством и инженерами завода, обсуждение технических требований. Сроки визита согласовываются индивидуально.
