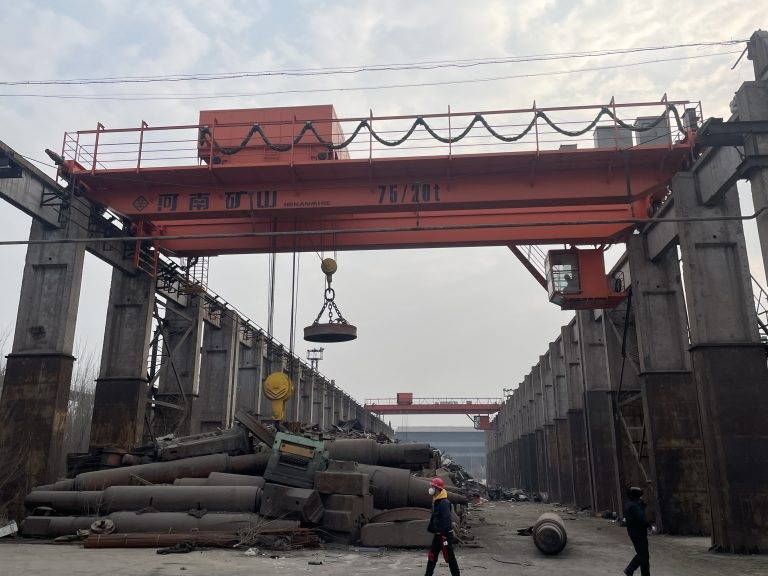

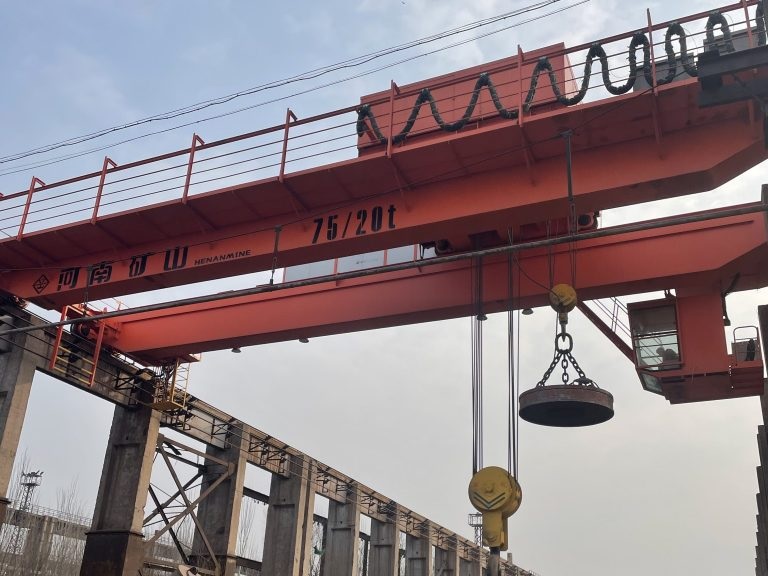

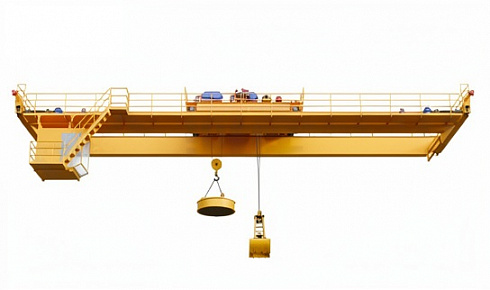

Мостовой магнитный кран Henan Mine (Китай)

Магнитные краны предназначены для обслуживания металлургических предприятий, складов металлолома, шихтовых дворов и машиностроительных заводов. Рассчитаны на тяжёлый и весьма тяжёлый режим работы (А6–А8), предполагающий высокие статические, динамические и ударные нагрузки, обусловленные технологией перегрузки ферромагнитных материалов.
Мостовые металлургические магнитные краны — это специализированное подъёмно-транспортное оборудование, предназначенное для захвата, перемещения и разгрузки ферромагнитных материалов: металлолома, скрапа, стружки, обрезков, слябов, блюмов, листового и профильного проката, чушкового чугуна, рулонов стали, труб большого диаметра. Краны комплектуются электромагнитами или постоянномагнитными захватами промышленного исполнения для безопасной работы при высоких температурах, запылённости и интенсивном цикле нагружения.

 Типы магнитных кранов

Металлургические магнитные краны классифицируются по типу грузозахватного устройства и назначению:

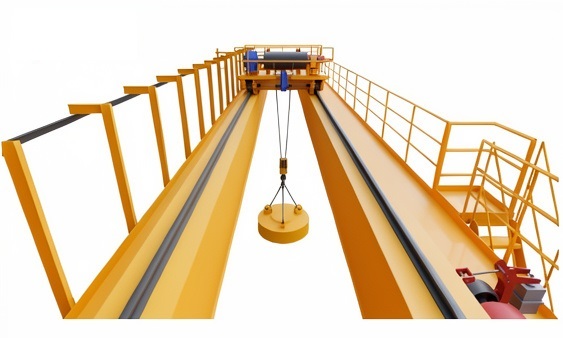

Кран с круглыми электромагнитами

Предназначен для захвата и перемещения металлолома, скрапа, слябов, чушкового чугуна, стружки и обрезков. Круглые электромагниты отличаются повышенной грузоподъёмностью и глубоким проникновением магнитного поля, что обеспечивает захват даже глубоко залегающих слоёв лома. Изготовлены из литого герметического корпуса со стальной оболочкой с высокой магнитной проницаемостью. Грузоподъёмность — до 80 т.

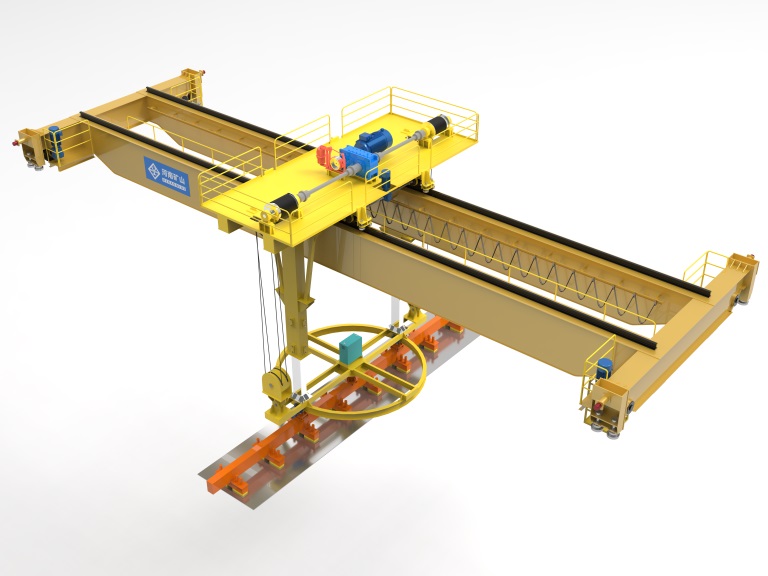

Кран с прямоугольными электромагнитами

Используется для транспортировки длинномерных ферромагнитных материалов: листового и сортового проката, слябов, блюмсов, рельсов, поковок, труб. Прямоугольная форма обеспечивает максимальную площадь соприкосновения с грузом и равномерное распределение усилия захвата. Применяется для работы с пачками и бунтами арматуры, круга, катанки. Грузоподъёмность — до 50 т.

Кран с постоянномагнитными захватами

Не требует питания для удержания груза, идеален для аварийных режимов и работы в условиях нестабильного энергоснабжения. Постоянные магниты обеспечивают надёжный захват без риска падения груза при отключении электроэнергии. Применяется для перемещения листового проката, плит, заготовок. Грузоподъёмность — до 30 т.

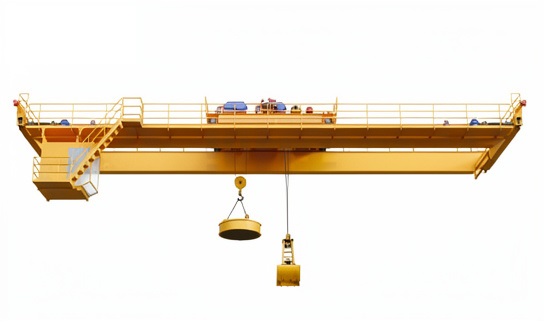

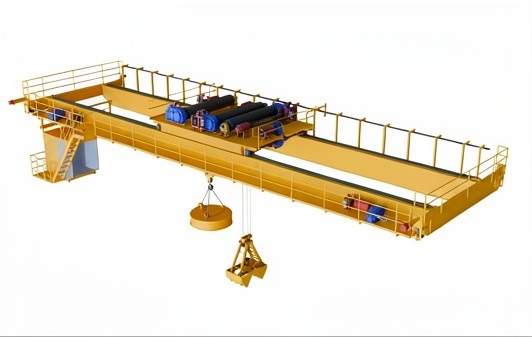

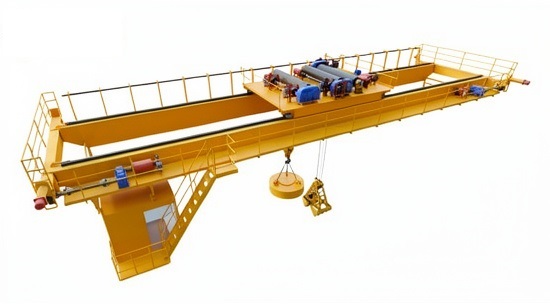

Кран с комбинированной грузозахватной системой (магнит + грейфер)

Предусматривает оперативную замену грузозахватных органов: для работы с сыпучими и кусковыми материалами (руда, уголь, шихта, щебень) кран комплектуется одно-, двух- или четырёхканатными грейферами, для работы с ломом — электромагнитами. Многочелюстные грейферы специальной конструкции обеспечивают эффективную перегрузку труднозачерпываемых грузов: крупнокусковой руды, слежавшихся материалов, крупного лома. Грузоподъёмность — до 63 т.

Компоновочные решения

В зависимости от конструктивной схемы магнитные краны подразделяются на следующие типы:

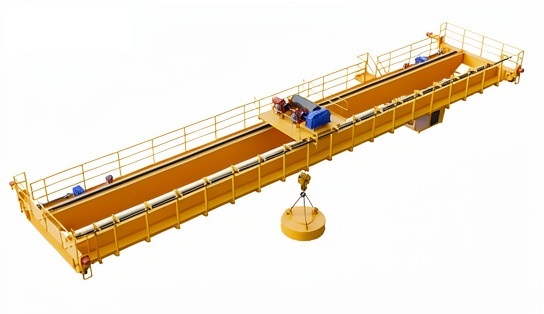

Двухбалочные с одной тележкой (главный подъём)

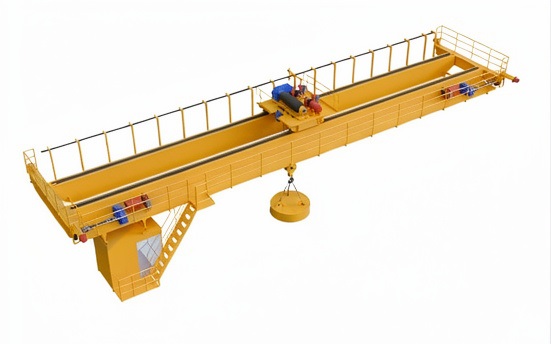

Предназначены для перемещения ферромагнитных грузов с использованием одного электромагнита или постоянной магнитной системы. Мост двухбалочный, тележка перемещается по главным балкам. Наиболее распространённая схема для кранов грузоподъёмностью до 32 т.

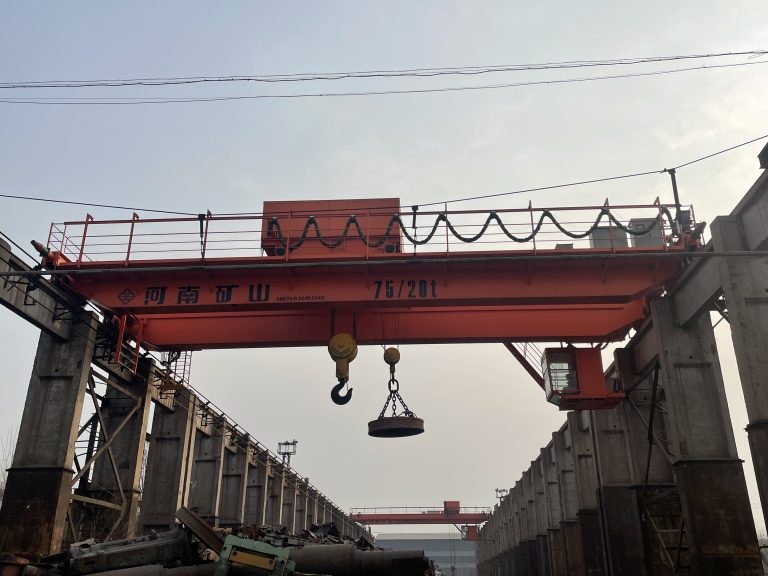

Двухбалочные с одной тележкой (главный + вспомогательный подъём)

Главный подъём оснащается электромагнитом, вспомогательный — крюковой подвеской для работы со штучными грузами, траверсами или грейфером. Вспомогательный механизм подъёма устанавливается на отдельной раме с возможностью перемещения по раме тележки. Применяется для кранов грузоподъёмностью до 50 т.

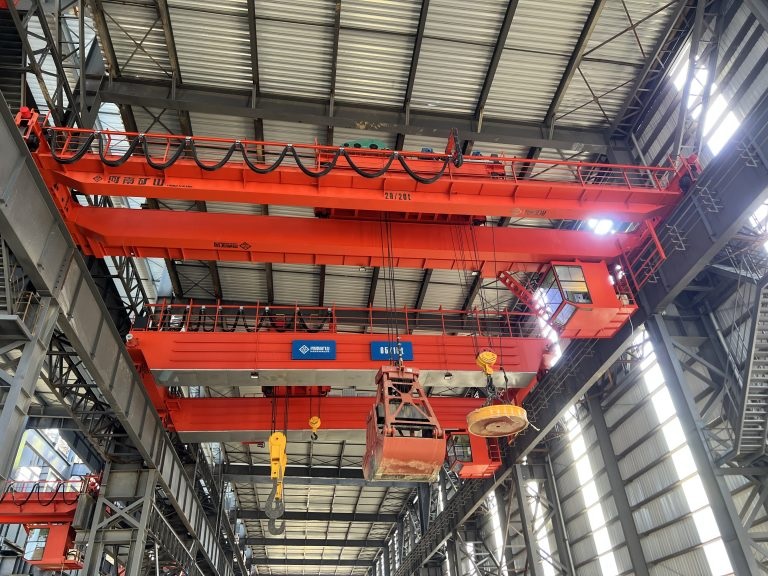

Двухбалочные с двумя тележками (раздельные главная и вспомогательная)

Главная тележка с электромагнитом и вспомогательная тележка с крюком или грейфером перемещаются независимо друг от друга по общим рельсовым путям на главных балках. Обеспечивает повышенную производительность за счёт одновременной работы с разными типами грузов. Грузоподъёмность — до 80 т.

Почему Henan Mine через ПО «Подъемтрансмаш»?

Прямой контракт с заводом Henan Mine (без посредников)

- 24 года на рынке кранового оборудования — один из крупнейших производителей мостовых и козловых кранов в Китае
- Собственное конструкторское бюро и испытательные стенды — полный цикл разработки и тестирования, в том числе заводские грузовые испытания (опция)
- Сертификаты CE, ISO 9001 — международное признание качества
- Адаптация под ТР ТС 010/2011 — сертификация для работы на территории РФ и ЕАЭС.

Российский квалифицированный дистрибьютор — ПО «Подъемтрансмаш» (г. Санкт-Петербург)

- Полное сопровождение сделки — от технического задания до приемосдаточных испытаний оборудования
- Адаптация документации под российские нормы — ГОСТ 33171-2014, ФНП, требования Ростехнадзора
- Склад запасных частей в РФ — сроки поставки отдельных комплектующих от 10 дней
- Шефмонтаж и пусконаладка выполняется представителями завода Henan Mine при участии российских инженеров — выезд на объект заказчика в согласованные сроки
- Гарантия качества — сервисные выезды в течение 48 часов по территории РФ.

Контроль качества на всех этапах

- Предотгрузочная инспекция — визуальный контроль, проверка комплектности и документации
- Заводские поузловые испытания — детальный пооперационный контроль качества
- Контрольная сборка и грузовые испытания перед отгрузкой — проверка всех узлов и систем, а также статические и динамические тесты с оформлением протоколов на заводском испытательном стенде.

Логистика и таможня

- Доставка ж/д или автотранспортом — до объекта заказчика в любом регионе РФ
- Полное таможенное оформление — поставка растаможенного оборудования заказчику на условиях DDP
- Оформление сертификата соответствия ТР ТС 010/2011.

Комплект поставки и услуги ПО «Подъемтрансмаш»

Оборудование

- Мост крана с механизмом передвижения (главные и вспомогательные балки, торцевые балки, ходовые балансирные тележки)
- Главная грузовая тележка с механизмом главного подъёма
- Дополнительная (вспомогательная) грузовая тележка с механизмами вспомогательного подъёма
- Траверса с пластинчатыми крюками для захвата ковша
- Крюковые подвески вспомогательного подъёма
- Кабина управления с кондиционером, обогревателями и сенсорной HMI-панелью
- Теплоизолированная кабина электрооборудования с размещенными в ней панелями с частотными преобразователями и программируемым логическим контроллером (ПЛК)
- Комплект канатов (главного и вспомогательного подъёмов)
- Токоподводы тележек и крана (кабельные каретки, кабельные цепи, токосъемники троллейного шинопровода)
- Устройства и приборы безопасности (концевые выключатели, ограничители грузоподъёмности, анемометры).

Документация на русском языке

- Паспорт крана
- Руководство по эксплуатации (адаптировано под ФНП Ростехнадзора)
- Сертификат соответствия ТР ТС 010
- Протоколы заводских статических и динамических испытаний (если проводились)
- Чертежи и схемы в объеме комплекта эксплуатационной документации (электрические, кинематические, гидравлические)
- Ведомость запасных частей и расходных материалов
- Акт сдачи-приёмки крана.

Услуги HENAN MINE и ПО «Подъемтрансмаш»

- Шефмонтаж (выезд инженеров на объект заказчика для консультирования на этапе монтажа)
- Пусконаладочные работы (настройка частотных преобразователей, ПЛК, приборов безопасности)
- Инструктаж персонала заказчика (крановщики, специалисты по обслуживанию)
- Гарантийное обслуживание (плановые ТО, диагностика, замена узлов) – по отдельному сервисному договору
- Постгарантийное обслуживание (контракты на сервис, удалённая поддержка) – по отдельному сервисному договору
- Поставка запасных частей (склад в Санкт-Петербурге, отгрузка в течение 10 дней).

Отличительные особенности крана

Система аварийного питания электромагнитов

Кран оснащён системой аварийного питания (ИБП/аккумуляторы), обеспечивающей удержание груза при отключении электроэнергии. Это исключает риск падения ферромагнитных материалов и обеспечивает безопасность персонала и оборудования. Система автоматически активируется при пропадании сетевого напряжения.

Термостойкое исполнение электромагнитов

Электромагниты с усиленной изоляцией и термозащитой (класс нагревостойкости до 200 °C) позволяют работать с горячим грузом температурой до 650 °C (опционально). Термоизоляция ключевых элементов конструкции (главные и концевые балки, кабели токоподвода тележки) обеспечивает надёжную эксплуатацию в условиях горячих цехов.

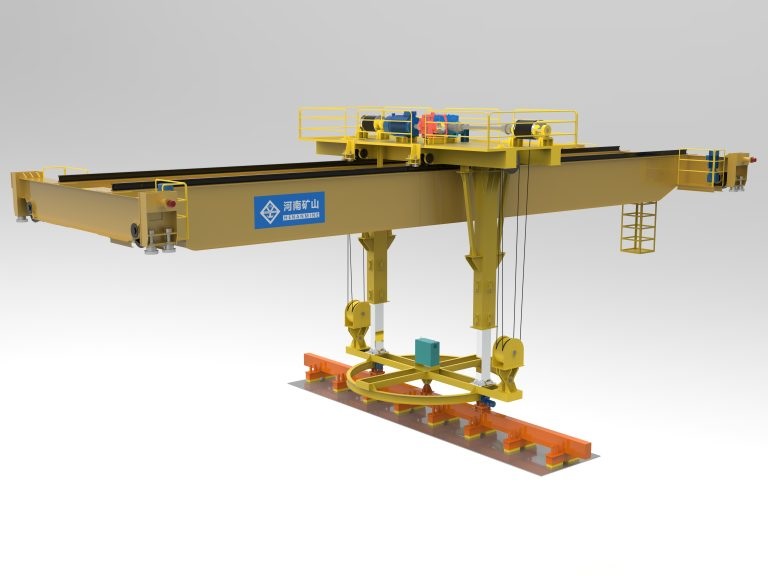

Модульная траверсная система

Количество и расположение магнитов регулируется под длину груза для обеспечения симметричного захвата и исключения перекосов. Быстросъёмное крепление позволяет при демонтаже магнитного устройства перевести кран в крюковой режим для работы со штучными и негабаритными грузами без модернизации конструкции.

Система управления на базе ПЛК и частотных преобразователей

Система управления на базе программируемого логического контроллера (ПЛК) и частотных преобразователей в сочетании с комплексом безопасности гарантирует стабильную и надёжную работу оборудования. Плавный разгон и торможение исключают раскачивание груза. Датчики контроля усилия захвата и положения груза работают в реальном времени.

Датчики контроля усилия захвата

Система мониторинга обеспечивает контроль усилия захвата в реальном времени, предупреждая оператора о недостаточном контакте магнита с грузом или риске соскальзывания. Интеграция в АСУ ТП предприятия и системы диспетчеризации позволяет отслеживать все операции удалённо.

Пылевлагозащищённое исполнение электрооборудования

Электрооборудование выполнено в пылевлагозащищённом исполнении (IP54–IP65), с термостабилизацией и защитой от электромагнитных помех. Это обеспечивает надёжную работу в условиях запылённости металлургических цехов и шихтовых дворов.

Оптимизация методом конечных элементов (МКЭ)

Краны адаптированы для работы в суровых условиях эксплуатации. Распределение нагрузок в главных и концевых балках оптимизировано методом конечных элементов (МКЭ), что обеспечивает высокую жёсткость и устойчивость к деформациям при максимальных нагрузках.

Резервирование приводов

Приводы механизмов крана имеют резервирование для критичных операций. Электродвигатели переменного тока с короткозамкнутым ротором, класс изоляции Н, режим S3, предназначены для использования в электроприводах с частотным регулированием. Все электродвигатели снабжены термодатчиками (термисторами) в обмотках статора.

Часто задаваемые вопросы (FAQ)

Это оригинальный кран Henan Mine?

Да, ПО «Подъемтрансмаш» — официальный представитель завода Henan Mine в России. В 2026 году заключён прямой дилерский контракт непосредственно с заводом. Все краны поставляются напрямую с завода в провинции Хэнань, с полным комплектом заводской документации и сертификатами соответствия. Мы регулярно посещаем производство и проводим аудит качества.

Адаптирован ли кран под российские стандарты?

Да, краны адаптируются под требования ТР ТС 010 «О безопасности машин и оборудования», ГОСТ 33709.1 (классификация кранов), ГОСТ 34017 (группы режимов работы), ФНП Ростехнадзора. Пользовательский интерфейс системы управления и комплект технической документации — на русском языке. Напряжение питания — 380В / 50 Гц (под российские сети). Питание электромагнитов — постоянный ток 220 В от выпрямителя. Климатическое исполнение — У1, У2 (температура эксплуатации от -40°C до +50°C).

Сколько ждать поставки?

Стандартный срок готовности крана к отгрузке в Китае — 120 дней с момента подписания контракта и получения аванса. Срок включает: производство на заводе Henan Mine, заводские испытания, маркировку и подготовку к отгрузке. Доставка до любого региона России – не более 30 календарных дней. Этот срок включает в себя доставку оборудования в частично разобранном виде по железной дороге или автотранспортом и таможенное оформление.

Кто проводит монтаж, шефмонтаж и пусконаладку?

Как правило, монтаж оборудования на площадке заказчика не входит в объём поставки и выполняется заказчиком или его подрядчиком. Инженеры HENAN MINE совместно с инженерами ПО «Подъемтрансмаш» проводят шефмонтаж и пусконаладочные работы на объекте заказчика. В состав работ входят: техническое консультирование при сборке узлов крана и подключении электрооборудования, настройка частотных преобразователей и ПЛК, проверка приборов безопасности, настройка системы питания электромагнитов, участие в грузовых испытаниях. Возможна удалённая поддержка через видеосвязь для простых конфигураций.

Где брать запчасти?

Склад типовых запасных частей для оборудования Henan Mine находится в Санкт-Петербурге. Типовые комплектующие (канаты, тормоза, редукторы, концевые выключатели, контакторы, электромагниты, выпрямители) — в наличии, срок поставки — от 10 дней. Нестандартные узлы (траверсы, тележки, кабины, грейферы) поставляются под заказ. Срок поставки оценивается индивидуально. Мы ведём складскую программу наиболее востребованных позиций для кранов Henan Mine.

Как работает гарантия?

Гарантия — до 2 лет при условии регламентного технического обслуживания по сервисному договору с ПО «Подъемтрансмаш». В гарантийное покрытие входят: бесплатная замена комплектующих и узлов, вышедших из строя по вине завода (включая электромагниты и систему питания), удалённая диагностика, консультации сервисных инженеров. Сервисные выезды — в течение 48 часов по территории РФ (за исключением удалённых регионов, где срок согласовывается индивидуально).
