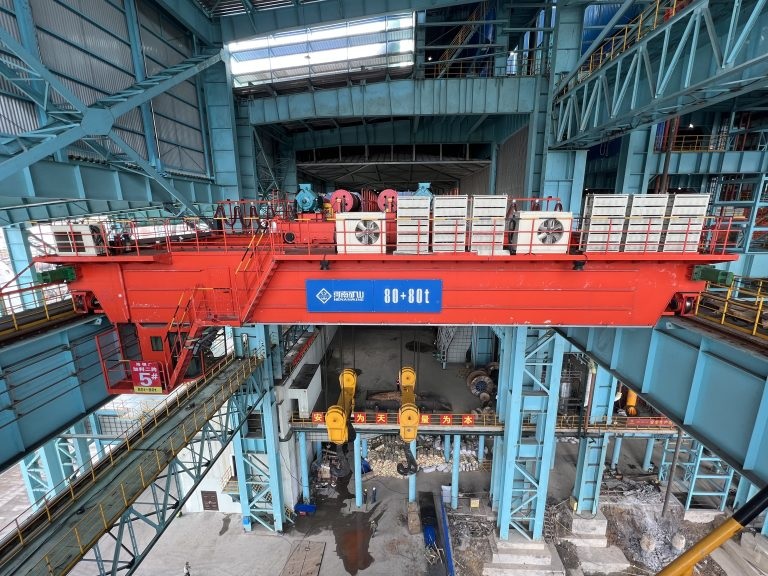

Мостовой мульдозавалочный кран Henan Mine (Китай)

Мостовые мульдозавалочные краны Henan Mine предназначены для механизации процесса завалки металлической шихты в сталеплавильных цехах чёрной и цветной металлургии.

Основной функционал:

- Захват мульд, наполненных шихтовыми материалами (металлолом, руда, известняк, ферросплавы)
- Транспортировка от мульдозавалочной площадки к печи

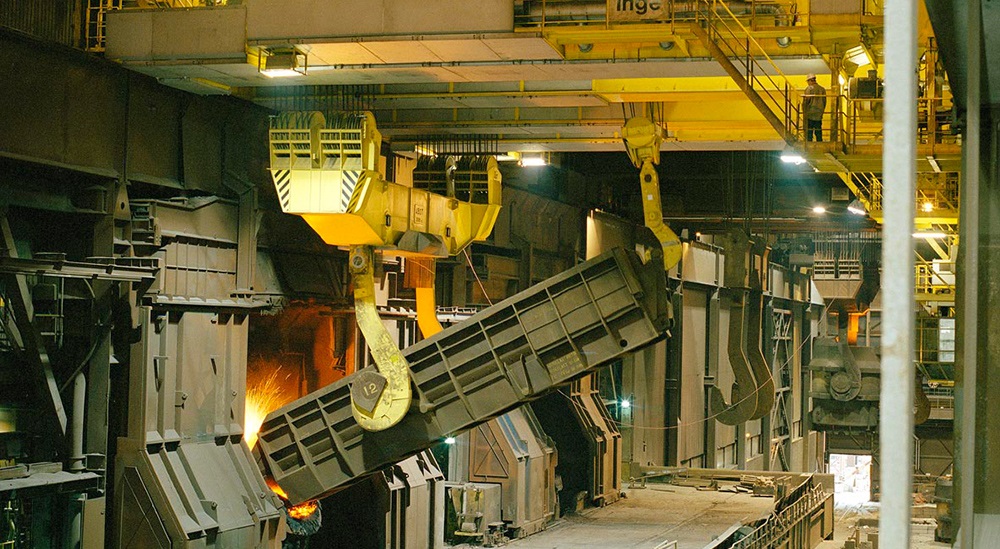

- Введение мульд в рабочее окно печи, поворот и наклон для высыпания шихты
- Возврат порожних мульд на площадку
- Последовательная подача мульд с различными компонентами шихты в заданной технологической последовательности.

Дополнительные операции:

- Уборка просыпей, перемещение поддонов и съёмных днищ
- Подъём и перемещение элементов свода печи при ремонтах
- Обслуживание завалочных машин и ограждений.
Место эксплуатации: сталеплавильные (мартеновские, электросталеплавильные) цеха металлургических предприятий. Кран перемещается по подкрановым путям на высоте 15–30 м от уровня пола, охватывая площадку мульдозавалочных машин, печные пролёты и зону складирования шихты.
Типы перемещаемых грузов: мульды с металлоломом, шихтовые материалы, горячий скрап, шлаковые чаши, траверсы, сталеразливочные ковши, элементы свода печей, жаропрочные плиты, мульдовые тележки.

Типы мульдозавалочных кранов

Металлургические мульдозавалочные краны классифицируются по типу грузозахватного органа и конструктивной схеме:

Кран с жёстким кованым хоботом

Предназначен для завалки шихты в мартеновские и электродуговые печи. Хобот представляет собой жёсткую балку, закреплённую на главной тележке, с механизмом поворота вокруг вертикальной оси и механизмом наклона для опрокидывания мульд. Обеспечивает точное позиционирование мульд внутри печи. Грузоподъёмность — до 50 т.

Кран с телескопическим хоботом

Используется для обслуживания печей различной глубины. Хобот оснащается выдвижной секцией, обеспечивающей увеличенный вылет и более точное позиционирование мульд. Применяется в цехах с несколькими типами печей. Грузоподъёмность — до 80 т.

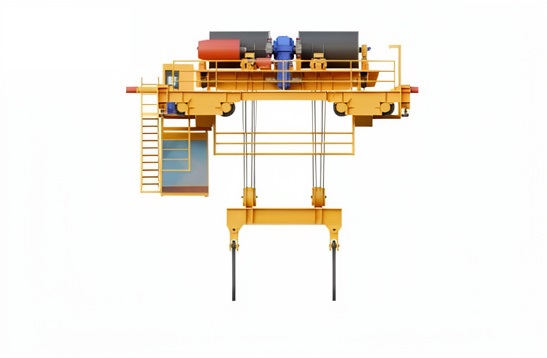

Кран с канатным подвесом на траверсе

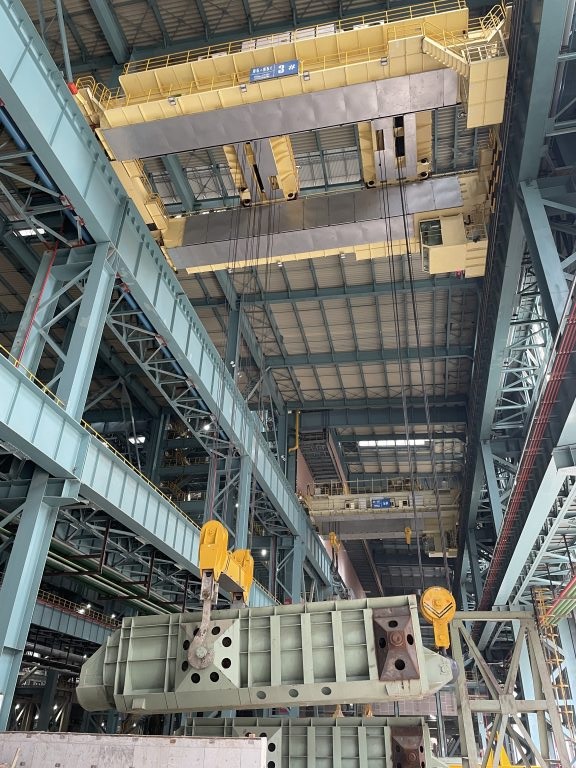

Мульда удерживается на крюках траверсы за передние цапфы и цепляется за задние цапфы для опрокидывания. Наиболее универсальное решение для работы с различными типами мульд. Грузоподъёмность — до 120 т.

Кран с жёстким подвесом и встроенным механизмом опрокидывания

Мульда жёстко закреплена на штоке, механизм завалки встроен в траверсу (гидравлический или электромеханический привод). Обеспечивает максимальную точность и скорость цикла завалки. Грузоподъёмность — до 130 т.

Компоновочные решения

В зависимости от конструктивной схемы мульдозавалочные краны подразделяются на следующие типы:

Двухбалочные с одной тележкой (главный + вспомогательный подъёмы на одной тележке)

Предназначены для кранов малой и средней грузоподъёмности (до 50 т). Главная и вспомогательная лебёдки установлены на одной тележке. Мост двухбалочный, тележка перемещается по главным балкам. Наиболее распространённая схема для кранов до 50 т.

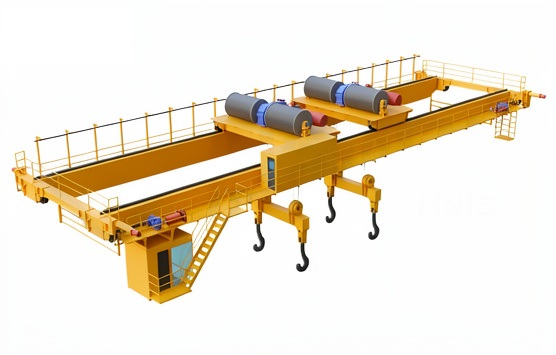

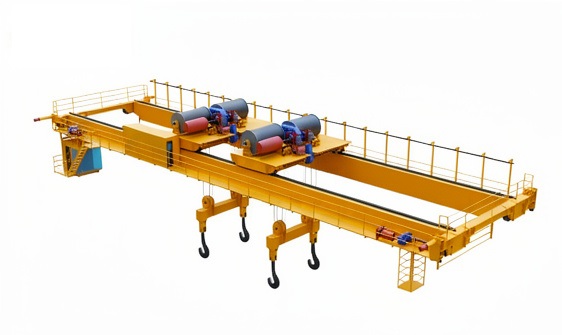

Двухбалочные с двумя тележками (раздельные главная и вспомогательная)

Главная тележка с хоботом и вспомогательная тележка перемещаются независимо друг от друга по общим рельсовым путям на главных балках. Применяется для кранов средней и большой грузоподъёмности (50–100 т). Обеспечивает повышенную производительность за счёт одновременной работы тележек.

Трёхбалочные краны

Используются при необходимости установки двух тележек равной грузоподъёмности для увеличения производительности. Тележки перемещаются параллельно в одном уровне по трём главным балкам. Грузоподъёмность — до 140 т.

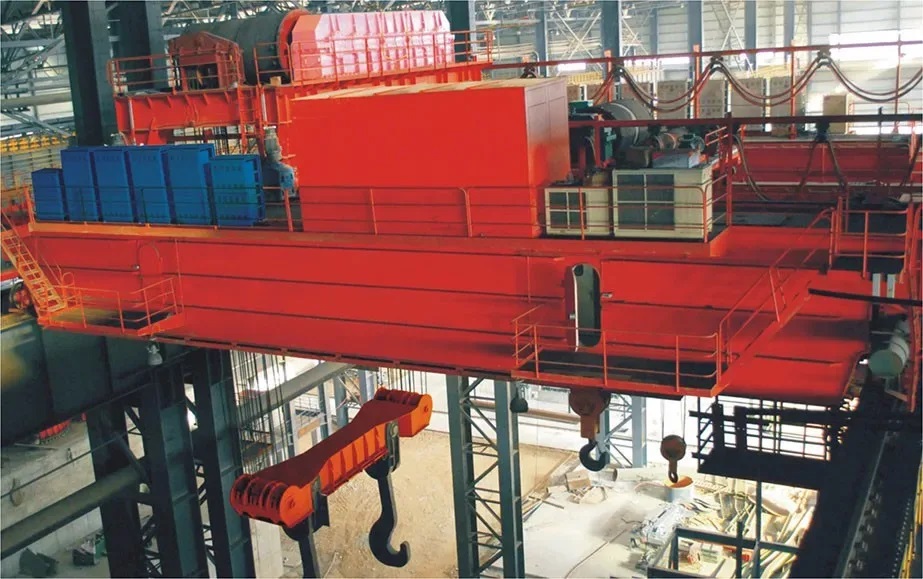

Четырёхбалочные краны

Наиболее востребованный тип для кранов большой грузоподъёмности. Главная тележка и вспомогательная перемещаются отдельно и независимо друг от друга по разным высотным уровням. Вспомогательная тележка имеет возможность проезда под главной тележкой. Грузоподъёмность — свыше 140 т.

Почему Henan Mine через ПО «Подъемтрансмаш»?

Прямой контракт с заводом Henan Mine (без посредников)

- 24 года на рынке кранового оборудования — один из крупнейших производителей мостовых и козловых кранов в Китае
- Собственное конструкторское бюро и испытательные стенды — полный цикл разработки и тестирования, в том числе заводские грузовые испытания (опция)
- Сертификаты CE, ISO 9001 — международное признание качества
- Адаптация под ТР ТС 010/2011 — сертификация для работы на территории РФ и ЕАЭС.

Российский квалифицированный дистрибьютор — ПО «Подъемтрансмаш» (г. Санкт-Петербург)

- Полное сопровождение сделки — от технического задания до приемосдаточных испытаний оборудования
- Адаптация документации под российские нормы — ГОСТ 33171-2014, ФНП, требования Ростехнадзора
- Склад запасных частей в РФ — сроки поставки отдельных комплектующих от 10 дней
- Шефмонтаж и пусконаладка выполняется представителями завода Henan Mine при участии российских инженеров — выезд на объект заказчика в согласованные сроки
- Гарантия качества — сервисные выезды в течение 48 часов по территории РФ

Контроль качества на всех этапах

- Предотгрузочная инспекция — визуальный контроль, проверка комплектности и документации
- Заводские поузловые испытания — детальный пооперационный контроль качества
- Контрольная сборка и грузовые испытания перед отгрузкой — проверка всех узлов и систем, а также статические и динамические тесты с оформлением протоколов на заводском испытательном стенде

Логистика и таможня

- Доставка ж/д или автотранспортом — до объекта заказчика в любом регионе РФ
- Полное таможенное оформление — поставка растаможенного оборудования заказчику на условиях DDP
- Оформление сертификата соответствия ТР ТС 010/2011

Технические характеристики

Внимание: характеристики требуют подтверждения от завода Henan Mine. Актуальные значения уточняйте у технического специалиста ООО «ПО «Подъемтрансмаш».

Наименование параметра		Вариант
Грузоподъемность, т	главного подъема (хобота)	3,2	5	10	12,5
	вспомогательного I	16	20	32	50
	вспомогательного II	-	5	5	12,5
Группа классификации режима работы мульдозавалочного крана по ГОСТ 34017		А7	А8	А8	А8
Пролет, м		16,0...34,0
Скорость механизма, м/мин	главного подъема	8,0...15,0
	вспомогательного I	8,0...16,0
	вспомогательного II	4,0...8,0
	скорость вращения хобота, об/мин	0,5...3,0
	передвижения крана	35,0...120,0
	передвижения тележки главной	35,0...80,0
	передвижения тележки вспомогательной	35,0...8,0
Максимальная нагрузка на колесо мульдозавалочного крана, кН		250,0...680,0
Масса мульдозавалочного крана, т		85,0...280,0

Варианты кранов с траверсами

Наименование параметра			Вариант
Грузоподъемность, т		главного подъема	20	32	50	80	130
		вспомогательного I	20	32	50	80	130
		вспомогательного II	-	-	-	-	-
Группа классификации режима работы мульдозавалочного крана по ГОСТ 34017			A8	A8	A8	A8	A8
Пролет, м			16,0...39,0
Скорость механизма, м/мин		главного подъема	8,0...15,0
		вспомогательного I	8,0...16,0
		вспомогательного II	-
		передвижения крана	35,0...120,0
		передвижения тележки главной	16,0...48,0
		передвижения тележки вспомогательной	-
Максимальная нагрузка на колесо мульдозавалочного крана, кН			240,0...1050,0
Масса мульдозавалочного крана, т			95,0...780,0

Примечание: значения внутри указанного ряда могут отличаться в зависимости от технического задания заказчика.

Преимущества кранов Henan Mine

Жаропрочные компоненты.

Ключевые элементы изготовлены из жаропрочных материалов или оснащены термоэкранами для защиты от теплового излучения в зоне устья печи.

Изоляция класса Н.

Электродвигатели выполнены с изоляцией класса нагрева Н, что гарантирует стабильную работу при высоких температурах.

Увеличенный ресурс колёс.

Комбинированная технология ковки и прокатки колёс увеличивает эксплуатационный ресурс примерно на 20% по сравнению с традиционной объёмной ковкой.

Электронное взвешивание.

Подъёмный механизм оснащён системой электронного взвешивания, которая в реальном времени отображает и фиксирует массу груза.

Точное управление.

Передовая система электроуправления двумя тележками обеспечивает выполнение сложных операций: опрокидывание груза, синхронный подъём, согласованное перемещение.

Удалённый мониторинг.

Опциональная система удалённого мониторинга позволяет отслеживать состояние крана и предупреждать отказы.

Сертификация ТР ТС 010.

Оборудование сертифицировано по требованиям Технического регламента Таможенного союза 010 «О безопасности машин и оборудования».

Адаптированная документация.

Эксплуатационная документация переведена на русский язык и адаптирована под российские стандарты.

Роль ООО «ПО «Подъемтрансмаш»

- Подготовка технического задания для завода Henan Mine с учётом российских норм
- Проверка прочностных расчётов и РКД
- Контроль качества на всех этапах производства
- Проведение заводских грузовых испытаний
- Предоставление банковских гарантий на авансы
- Послепродажное сопровождение и гарантийные обязательства.

Оборудование

- Мост крана с механизмом передвижения (главные и вспомогательные балки, торцевые балки, ходовые балансирные тележки)
- Главная грузовая тележка с механизмом главного подъёма
- Дополнительная (вспомогательная) грузовая тележка с механизмами вспомогательного подъёма
- Траверса с пластинчатыми крюками для захвата ковша
- Крюковые подвески вспомогательного подъёма
- Кабина управления с кондиционером, обогревателями и сенсорной HMI-панелью
- Теплоизолированная кабина электрооборудования с размещенными в ней панелями с частотными преобразователями и программируемым логическим контроллером (ПЛК)
- Комплект канатов (главного и вспомогательного подъёмов)
- Токоподводы тележек и крана (кабельные каретки, кабельные цепи, токосъемники троллейного шинопровода)
- Устройства и приборы безопасности (концевые выключатели, ограничители грузоподъёмности, анемометры).

Документация на русском языке

- Паспорт крана
- Руководство по эксплуатации (адаптировано под ФНП Ростехнадзора)
- Сертификат соответствия ТР ТС 010
- Протоколы заводских статических и динамических испытаний (если проводились)
- Чертежи и схемы в объеме комплекта эксплуатационной документации (электрические, кинематические, гидравлические)
- Ведомость запасных частей и расходных материалов
- Акт сдачи-приёмки крана.

Услуги HENAN MINE и ПО «Подъемтрансмаш»

- Шефмонтаж (выезд инженеров на объект заказчика для консультирования на этапе монтажа)
- Пусконаладочные работы (настройка частотных преобразователей, ПЛК, приборов безопасности)
- Инструктаж персонала заказчика (крановщики, специалисты по обслуживанию)
- Гарантийное обслуживание (плановые ТО, диагностика, замена узлов) – по отдельному сервисному договору
- Постгарантийное обслуживание (контракты на сервис, удалённая поддержка) – по отдельному сервисному договору
- Поставка запасных частей (склад в Санкт-Петербурге, отгрузка в течение 10 дней).

Частые вопросы (FAQ)

Что такое мульдозавалочный кран?

Мульдозавалочный кран — это специализированный мостовой кран для транспортировки и опрокидывания мульд с шихтой в мартеновские, электродуговые печи и конвертеры в сталеплавильных цехах.

Для чего используется мульдозавалочный кран?

Для механизации процесса завалки металлической шихты в плавильные агрегаты: захват мульд, транспортировка от площадки к печи, введение мульд в рабочее окно печи, поворот и наклон для высыпания шихты, возврат порожних мульд.

Какая грузоподъёмность у мульдозавалочных кранов?

Грузоподъёмность на главном подъёме (с мульдозахватом) составляет от 3,2 до 12,5 т, на вспомогательном подъёме (с крюком) — от 10 до 63 т.

Что такое хобот мульдозавалочного крана?

Хобот — это жёсткая балка с механизмами поворота вокруг вертикальной оси и наклона, закреплённая на главной тележке. Предназначен для захвата мульд за цапфы и их опрокидывания в печь. Исполнения: жёсткий кованый, телескопический, с канатным подвесом.

Какой режим работы у мульдозавалочного крана?

Группа режима работы А6–А8 по ГОСТ 34017 (ИСО 4301/1), что соответствует интенсивной работе с числом циклов до 4×10⁶ за срок службы.

Доступна ли российская система управления?

Да, опционально доступна российская система управления на базе отечественных PLC и частотных преобразователей. Уточняйте наличие опции у технического специалиста.
