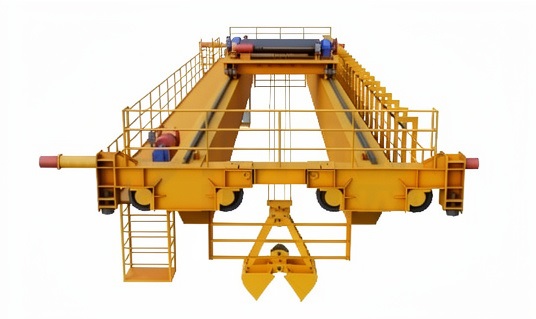

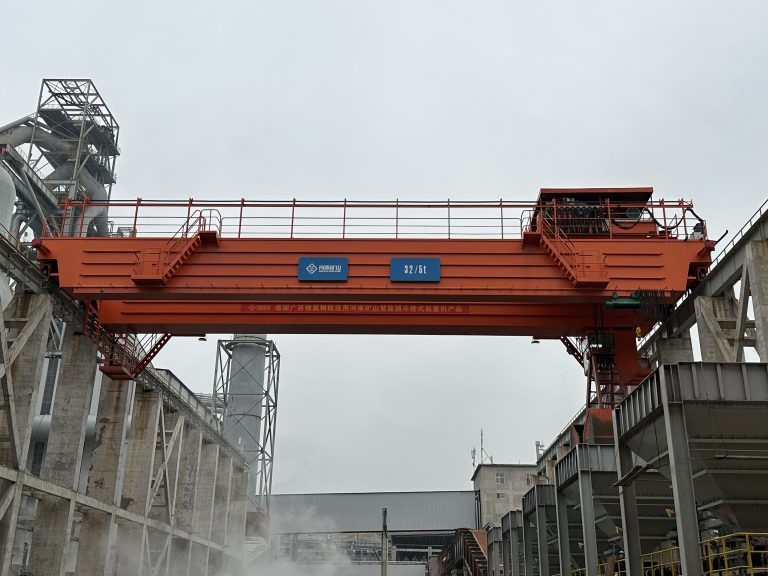

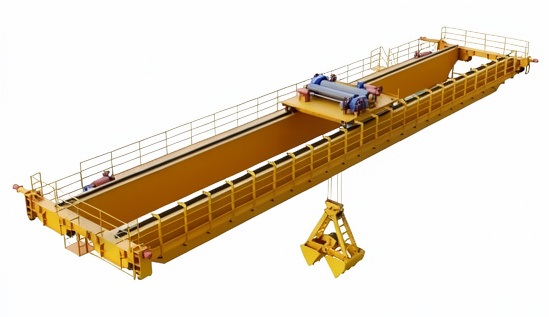

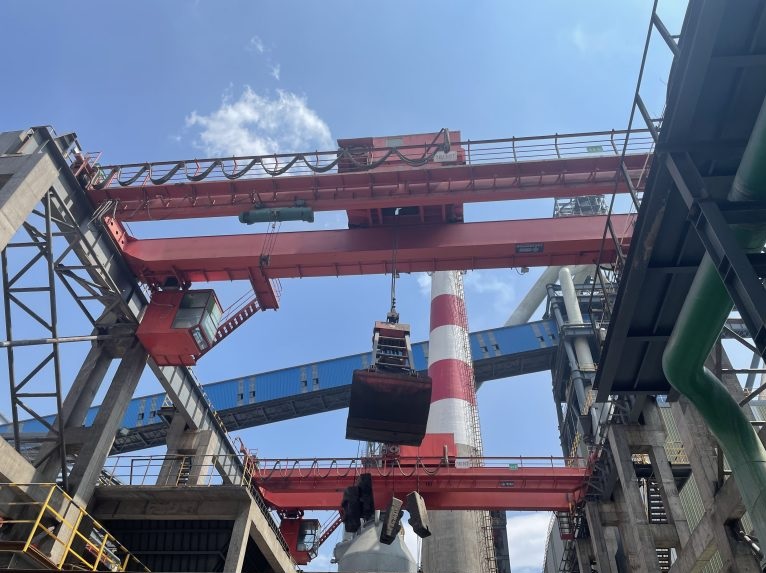

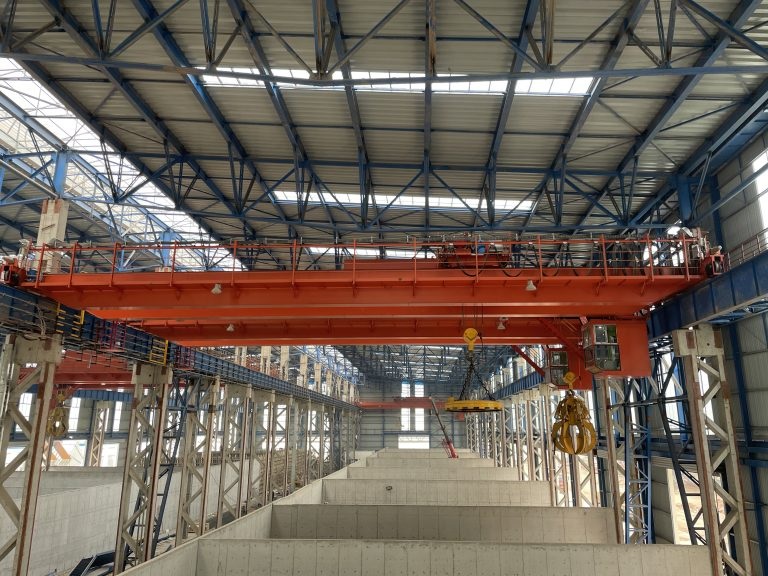

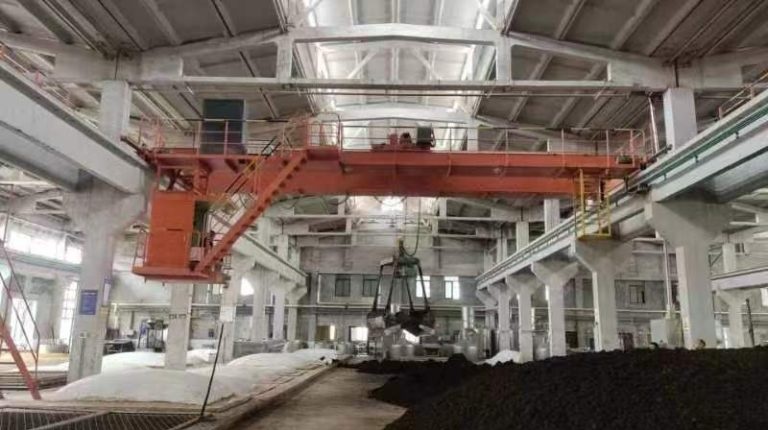

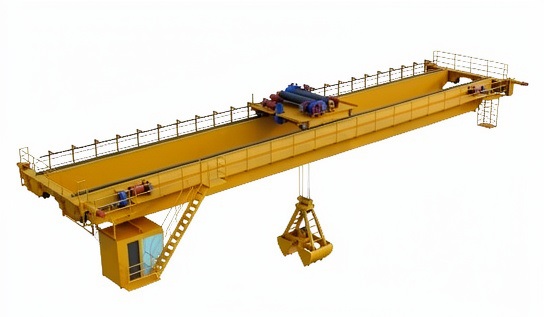

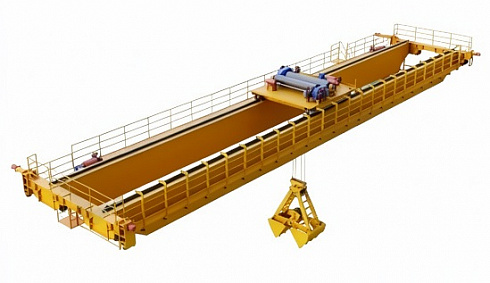

Мостовой грейферный кран Henan Mine (Китай)

Мостовые грейферные краны предназначены для подъёма, перемещения и разгрузки навалочных и кусковых материалов: угля, руды, песка, гравия, металлолома, зерновых грузов. В качестве рабочего органа используются канатные, электромеханические или электрогидравлические грейферы.
Оборудование применяется как на открытых площадках (склады, порты, перегрузочные терминалы), так и в закрытых помещениях с тяжёлыми температурными условиями (литейные цеха, цеха переработки вторсырья).
Конструкция мостового грейферного крана с моторным грейфером предусматривает размещение механизма замыкания на верхней траверсе захвата. Привод исполнительного механизма может быть рычажно-винтовым или гидравлическим. Ориентация раскрытия челюстей — продольная или поперечная относительно пролёта моста.
Кран обладает комбинированной грузоподъёмностью: допускается работа со штучными грузами посредством крюковой подвески. Специальное исполнение включает многочелюстные грейферы (для крупнокусковых и труднозачерпываемых грузов) и подгребающие грейферы (для работ в трюмах и вагонах).
Мы адаптируем конструкцию крана под специфику вашего производства, строго следуя всем пунктам технического задания.

Отличительные особенности

Несколько способов управления

Предусмотрено несколько способов управления краном: из кабины оператора, с кнопочного подвесного пульта (проводное), посредством радиоканала, дистанционно с поста управления или в автоматическом режиме по заданной программе. Возможна интеграция в АСУ ТП и настройка под индивидуальные требования производства.

Надёжные материалы и узлы

Основные детали механизма (зубчатые передачи, ходовые колёса, барабаны, валы) выполнены из легированной стали с повышенной стойкостью к износу и ударным нагрузкам. Применение замкнутого цикла проектирования и контроля качества обеспечивает ресурс работы узлов на 20% выше отраслевых нормативов.

Интеллектуальная система гашения колебаний (Anti-Sway)

Современная система антираскачивания использует алгоритмы для прогнозирования траектории движения груза. Автоматическая корректировка скорости двигателей в противофазе позволяет удерживать амплитуду колебаний в пределах 5°. Это гарантирует высокую точность позиционирования при подъёме и перемещении грузов, повышая безопасность и скорость работ.

Двухбарабанная лебёдка грейфера

Грейферный кран оборудован лебёдкой с двумя барабанами: замыкающим (наматывает канат при закрытии челюстей) и подъёмным (поддерживающий канат). При подъёме и опускании грейфера барабаны работают синхронно. Возможно исполнение с независимыми лебёдками для работы в любом положении.

Адаптация под тип материала

Возможно оснащение грейферных кранов многочелюстными грейферами (от 3 до 8 челюстей серповидной формы) для работы с труднозачерпываемым материалом (крупнокусковая руда, лом). Для зачерпывания материалов из судовых трюмов или вагонов используются специальные подгребающие грейферы.

Блок для службы снабжения и тендерного отдела

Типовой вопрос: «Какой грейферный кран указать в спецификации тендера, чтобы не получить рекламации от эксплуатации?»

Типовая ошибка: В спецификации указывают только грузоподъёмность и пролёт, без типа грейфера (канатный/моторный), объёма ковша и плотности материала. В результате поставляется кран с грейфером, который не зачерпывает материал нужной фракции или не проходит по габаритам в существующий цех.

Что мы советуем указать: В опросном листе дополнительно укажите: тип материала (уголь, руда, песок, лом), плотность (т/м³), требуемый объём ковша (м³), наличие стеснённых условий монтажа, тип управления (кабина/пульт/радио). Это позволит подобрать грейфер с правильной формой челюстей и приводом, а также избежать простоя крана из-за несоответствия технологическим условиям.

Почему Henan Mine через ПО «Подъемтрансмаш»?

Прямой контракт с заводом Henan Mine (без посредников)

- 24 года на рынке кранового оборудования — один из крупнейших производителей мостовых и козловых кранов в Китае
- Собственное конструкторское бюро и испытательные стенды — полный цикл разработки и тестирования, в том числе заводские грузовые испытания (опция)
- Сертификаты CE, ISO 9001 — международное признание качества
- Адаптация под ТР ТС 010/2011 — сертификация для работы на территории РФ и ЕАЭС.

Российский квалифицированный дистрибьютор — ПО «Подъемтрансмаш» (г. Санкт-Петербург)

- Полное сопровождение сделки — от технического задания до приемосдаточных испытаний оборудования
- Адаптация документации под российские нормы — ГОСТ, ФНП, требования Ростехнадзора
- Склад запасных частей в РФ — сроки поставки отдельных комплектующих от 10 дней
- Шефмонтаж и пусконаладка выполняется представителями завода Henan Mine при участии российских инженеров — выезд на объект заказчика в согласованные сроки
- Гарантия качества — сервисные выезды в течение 48 часов по территории РФ.

Контроль качества на всех этапах

- Предотгрузочная инспекция — визуальный контроль, проверка комплектности и документации
- Заводские поузловые испытания — детальный пооперационный контроль качества
- Контрольная сборка и грузовые испытания перед отгрузкой — проверка всех узлов и систем, а также статические и динамические тесты с оформлением протоколов на заводском испытательном стенде.

Логистика и таможня

- Доставка ж/д или автотранспортом — до объекта заказчика в любом регионе РФ
- Полное таможенное оформление — поставка растаможенного оборудования заказчику на условиях DDP
- Оформление сертификата соответствия ТР ТС 010/2011.

Комплект поставки и услуги ПО «Подъемтрансмаш»

Оборудование

- Мост крана с механизмом передвижения (главные и вспомогательные балки, торцевые балки, ходовые балансирные тележки)
- Грузовая тележка с механизмом подъёма
- Грейфер (канатный, электромеханический или электрогидравлический — по выбору)
- Крюковая подвеска для работы со штучными грузами
- Кабина управления с кондиционером, обогревателями и сенсорной HMI-панелью
- Теплоизолированная кабина электрооборудования с размещенными в ней панелями с частотными преобразователями и программируемым логическим контроллером (ПЛК)
- Комплект канатов (подъёмных и замыкающих)
- Токоподводы тележек и крана (кабельные каретки, кабельные цепи, токосъемники троллейного шинопровода)
- Устройства и приборы безопасности (концевые выключатели, ограничители грузоподъёмности, анемометры).

Документация на русском языке

- Паспорт крана
- Руководство по эксплуатации (адаптировано под ФНП Ростехнадзора)
- Сертификат соответствия ТР ТС 010
- Протоколы заводских статических и динамических испытаний (если проводились)
- Чертежи и схемы в объеме комплекта эксплуатационной документации (электрические, кинематические, гидравлические)
- Ведомость запасных частей и расходных материалов
- Акт сдачи-приёмки крана.

Услуги HENAN MINE и ПО «Подъемтрансмаш»

- Шефмонтаж (выезд инженеров на объект заказчика для консультирования на этапе монтажа)
- Пусконаладочные работы (настройка частотных преобразователей, ПЛК, приборов безопасности)
- Инструктаж персонала заказчика (крановщики, специалисты по обслуживанию)
- Гарантийное обслуживание (плановые ТО, диагностика, замена узлов) – по отдельному сервисному договору
- Постгарантийное обслуживание (контракты на сервис, удалённая поддержка) – по отдельному сервисному договору
- Поставка запасных частей (склад в Санкт-Петербурге, отгрузка в течение 10 дней).

Часто задаваемые вопросы (FAQ)

Это оригинальный кран Henan Mine?

Да, ПО «Подъемтрансмаш» — официальный представитель завода Henan Mine в России. Все краны поставляются напрямую с завода в провинции Хэнань, с полным комплектом заводской документации и сертификатами соответствия. Мы работаем с заводом более 5 лет, регулярно посещаем производство и проводим аудит качества.

Адаптирован ли кран под российские стандарты?

Да, краны адаптируются под требования ТР ТС 010 «О безопасности машин и оборудования», ГОСТ, ФНП Ростехнадзора. Пользовательский интерфейс системы управления и комплект технической документации — на русском языке. Напряжение питания — 380В / 50 Гц (под российские сети). Климатическое исполнение — У1, У2 (температура эксплуатации от -40°C до +50°C)

Сколько ждать поставки?

Стандартный срок готовности крана к отгрузке в Китае — 90–120 дней с момента подписания контракта и получения аванса. Срок включает: производство на заводе Henan Mine, заводские испытания, маркировку и подготовку к отгрузке.
Доставка до любого региона России – не более 30 календарных дней. Этот срок включает в себя доставку оборудования в частично разобранном виде по железной дороге или автотранспортом и таможенное оформление.

Кто проводит монтаж, шефмонтаж и пусконаладку?

Как правило монтаж оборудования на площадке заказчика не входит в объем поставки и выполняется заказчиком или его подрядчиком. Инженеры HENAN MINE совместно с инженерами ПО «Подъемтрансмаш» проводят шефмонтаж и пусконаладочные работы на объекте заказчика. В состав работ входят: техническое консультирование при сборке узлов крана и подключении электрооборудования, настройка частотных преобразователей и ПЛК, проверка приборов безопасности, участие в грузовых испытаниях. Возможна удалённая поддержка через видеосвязь для простых конфигураций.

Где брать запчасти?

Склад типовых запасных частей для оборудования Henan Mine находится в Санкт-Петербурге. Типовые комплектующие (канаты, тормоза, редукторы, концевые выключатели, контакторы) — в наличии, срок поставки — от 10 дней. Нестандартные узлы (грейферы, тележки, кабины и т.д.) поставляются под заказ. Срок поставки оценивается индивидуально. Мы ведём складскую программу наиболее востребованных позиций для кранов Henan Mine.

Как работает гарантия?

Гарантия — до 2 лет при условии регламентного технического обслуживания по сервисному договору с ПО «Подъемтрансмаш». В гарантийное покрытие входят: бесплатная замена комплектующих и узлов, вышедших из строя по вине завода, удалённая диагностика, консультации сервисных инженеров. Сервисные выезды — в течение 48 часов по территории РФ (за исключением удалённых регионов, где срок согласовывается индивидуально).

Можно ли посетить завод Henan Mine?

Да, мы организуем визиты на завод Henan Mine для заказчиков, планирующих крупные поставки. В программу входят: осмотр производственных цехов, испытательных стендов и лабораторий контроля качества, встреча с руководством и инженерами завода, обсуждение технических требований. Сроки визита согласовываются индивидуально.
