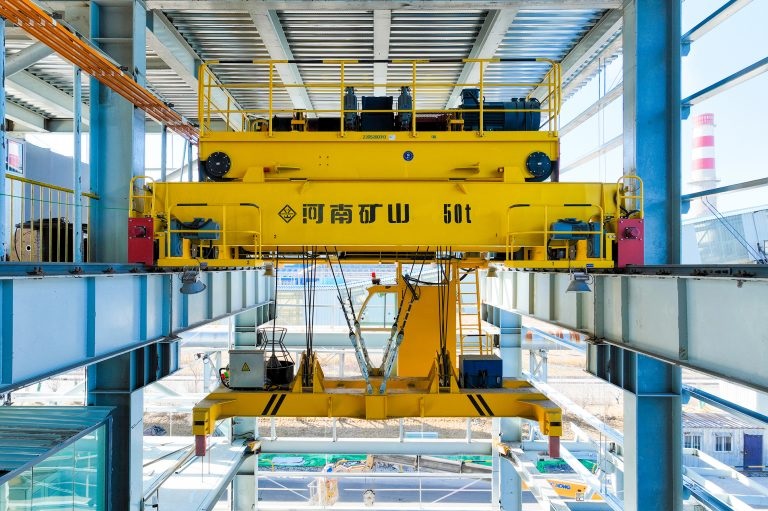

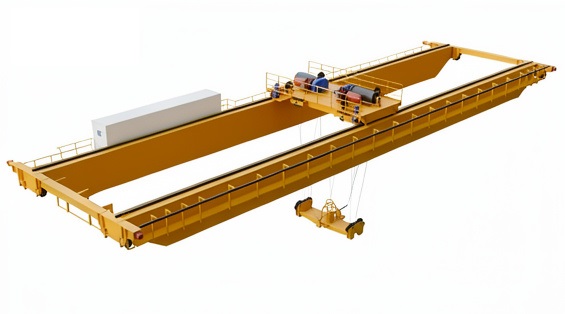

Мостовой кран с поворотной траверсой Henan Mine (Китай)

Мостовой кран с поворотной траверсой — специализированное грузоподъёмное оборудование, предназначенное для подъёма, перемещения и точного позиционирования крупногабаритных, длинномерных и сложных по конфигурации грузов с возможностью вращения грузозахватного органа в пространстве.
Ключевая особенность конструкции — наличие механизма поворота траверсы на угол до 360° (полноповоротное исполнение) или до 370° (неполноповоротное исполнение), что обеспечивает ориентацию груза в пространстве без привлечения стропальщиков и дополнительного оборудования. Это позволяет эффективно работать в стеснённых условиях производственных цехов, монтажных площадок и складских помещений, где требуется точная установка груза с учётом его геометрии.

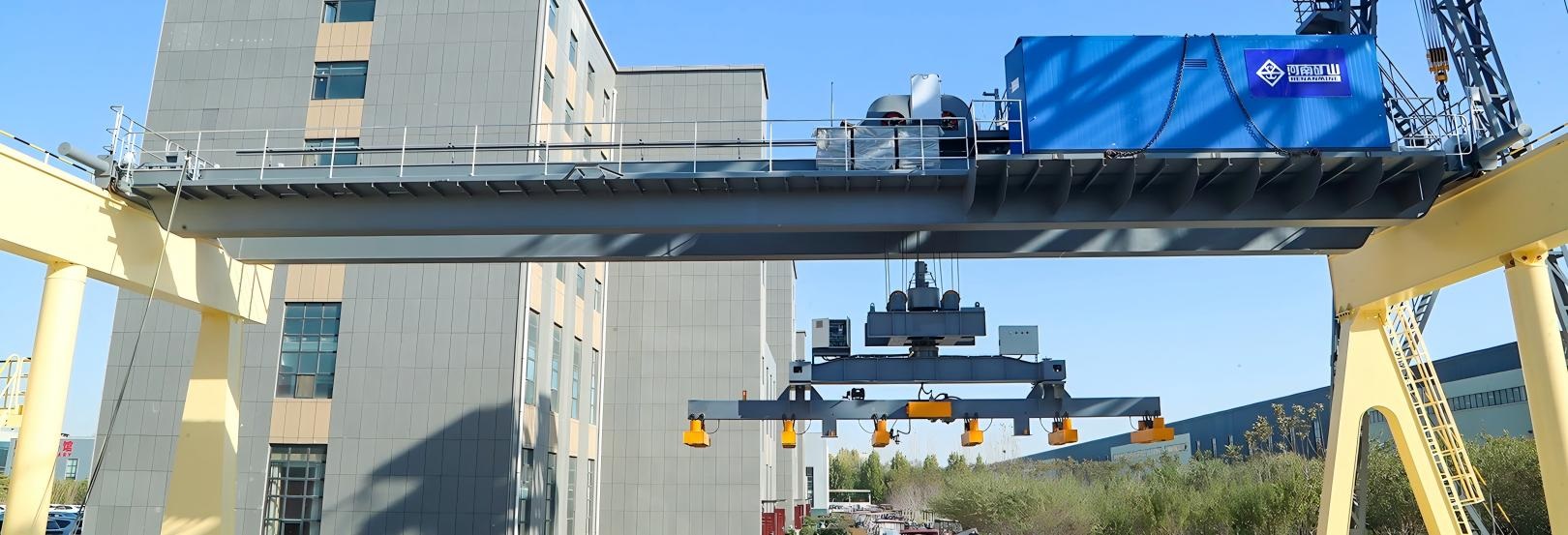

Краны данного типа широко применяются на металлургических комбинатах, в портах, на складских терминалах, в цехах металлообработки, на предприятиях по производству строительных конструкций и других объектах — как в закрытых помещениях, так и на открытых площадках с фиксированным пролётом. Кран рассчитан на эксплуатацию в условиях высоких температур и повышенной запылённости.

Конструкция и принцип работы

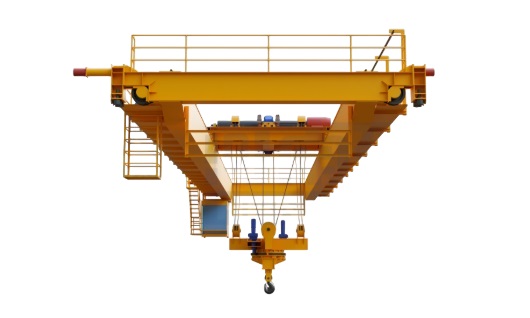

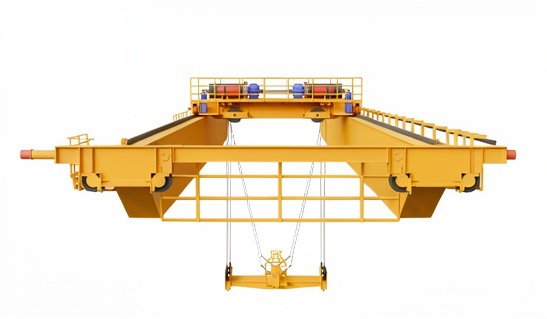

Конструкция мостового крана с поворотной траверсой основана на стандартной двухбалочной мостовой схеме с добавлением специализированной поворотной тележки. Мост крана выполнен из двух главных балок коробчатого сечения, соединённых концевыми балками. Передвижение крана осуществляется по подкрановым путям, закреплённым на несущих конструкциях здания.

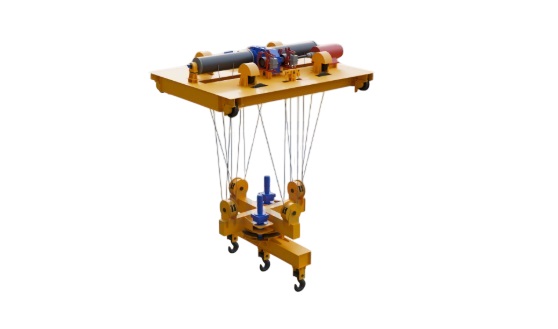

- Неповоротная рама — нижняя часть с ходовыми колёсами, которыми тележка опирается на рельсы моста. На этой раме установлен механизм передвижения тележки вдоль пролёта крана.
- Поворотная рама — верхняя часть, установленная на неповоротную раму через поворотное устройство (поворотный круг или подшипник). На поворотной раме смонтированы механизм подъёма, механизм вращения и грузозахватное устройство (траверса).

Вращение поворотной рамы осуществляется электродвигателем через редуктор. Поворотная часть опирается на круговой рельс нижней рамы тремя ходовыми колёсами, одно из которых приводное. При жёстком подвесе траверсы на поворотной раме монтируется шахта с закреплёнными направляющими, в которых перемещаются вертикальные штанги траверсы с грузозахватными элементами. Благодаря этим штангам траверса не получает сильного раскачивания при неустановившемся движении.

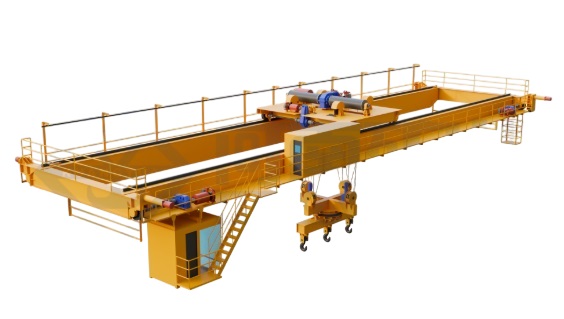

Кабина оператора крана закреплена на консольной площадке шахты, что обеспечивает широкий обзор зоны обслуживания и прямой контроль над позиционированием груза.

Типы вращения грузозахватного органа

Мостовые краны с поворотной траверсой выпускаются в двух основных исполнениях по типу вращения:

Полноповоротное вращение (360°+)

Обеспечивает неограниченное число оборотов в одну сторону. Применяется при работе с грузами, требующими частой смены ориентации в процессе перемещения. Идеально для работы с длинномерными грузами, где необходимо разворачивать груз на произвольный угол в любой момент времени.

Неполноповоротное вращение (до 370°)

Ограниченный угол поворота, достаточный для большинства технологических операций. Более простая конструкция, меньшая стоимость, достаточная функциональность для стандартных задач по ориентации груза.

По типу расположения груза относительно тележки:
- Соосное вращение — центр вращения груза совпадает с осью тележки.
- Эксцентриковое вращение — груз вращается вокруг оси, смещённой относительно тележки. Применяется для работы с грузами нестандартной геометрии.

Модификации крана

В зависимости от типа подвеса траверсы краны выпускаются в двух модификациях:

Кран с гибким подвесом траверсы (КМЭСТВг)

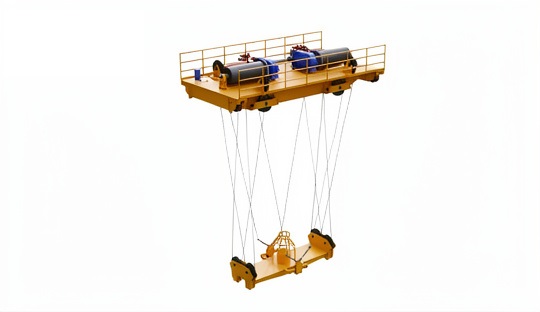

Траверса подвешена на гибких элементах (канатах или цепях). Рекомендуется для работы с горячими грузами (слябы, заготовки), где требуется компенсация теплового расширения и снижение ударных нагрузок на конструкцию крана. Гибкий подвес обеспечивает естественное демпфирование колебаний груза.

Кран с жёстким подвесом траверсы (КМЭСТВж)

Траверса закреплена на жёстких направляющих. Рекомендуется для работы с пакетированным металлопрокатом, трубами, длинномерными грузами, где критична точность позиционирования и минимальное раскачивание. Жёсткий подвес обеспечивает стабильное положение груза в пространстве.

Применение: типы грузов

Мостовые краны с поворотной траверсой предназначены для работы со следующими типами грузов:

- Слябы — стальные заготовки прямоугольного сечения для дальнейшей прокатки
- Трубы — трубы большого диаметра для нефтегазовой промышленности
- Длинномерные грузы — конструкции длиной свыше 6 м, требующие точного позиционирования
- Пакеты металлопроката — сформированные в пачки профили, арматура
- Рулоны стали — горячекатаные и холоднокатаные рулоны
- Штабелированные грузы — грузы, требующие точной укладки в штабель.

Для перемещения грузов различных типов краны могут оснащаться сменными траверсами, оснащёнными необходимыми грузозахватными органами: магнитами, клещами, управляемыми лапами для подхвата. При снятых специализированных устройствах грузозахвата краны могут работать со штучными грузами в крюковом режиме.

Системы безопасности

Мостовые краны с поворотной траверсой оснащены комплексом систем безопасности для защиты персонала и грузов:

Защита от перегрузки

Датчики постоянно контролируют вес груза, предотвращая превышение краном его номинальной грузоподъёмности. При обнаружении перегрузки система подаёт сигнал тревоги, и подъёмные операции автоматически ограничиваются во избежание повреждения конструкции или несчастных случаев.

Аварийные выключатели и концевые выключатели

На кране и пультах управления установлено множество кнопок аварийной остановки и концевых выключателей. Эти механизмы при необходимости мгновенно останавливают работу и предотвращают выход крана или груза за пределы безопасного диапазона.

Системы стабилизации и противоскольжения

Вращающиеся или тяжёлые грузы могут вызывать колебания, снижая точность и безопасность. Краны оснащены системами стабилизации и предотвращения колебаний, которые минимизируют раскачивание, обеспечивая плавное и безопасное размещение материалов.

Интеллектуальный мониторинг безопасности

Интегрированные системы мониторинга обнаруживают аномальные движения, механические неисправности или перегрузки в режиме реального времени. Оповещения подаются немедленно, что позволяет операторам принять корректирующие меры до возникновения инцидента.

Безопасное резервное питание

В случае отключения электроэнергии электромагнит и критически важные системы крана могут продолжать работу в течение ограниченного времени благодаря резервному аккумулятору. Механизмы безопасности обеспечивают возврат компонентов в безопасное положение по умолчанию, предотвращая неконтролируемые перемещения.

Как выбрать кран с поворотной траверсой?

Выбор правильного мостового крана с поворотной траверсой требует тщательного анализа эксплуатационных требований:

1. Рассмотрите требования к механизму вращения

Определите необходимый тип вращения: полноповоротное (360°+) для частой смены ориентации груза или неполноповоротное (до 370°) для стандартных операций. Выберите соосное или эксцентриковое расположение груза относительно тележки.

2. Оцените грузоподъёмность и динамические силы

Помимо вертикальной грузоподъёмности, следует учитывать силы, возникающие при вращении. Кран должен безопасно выдерживать вес груза, а также любые динамические напряжения, возникающие при вращательных движениях. Учитывайте вес навесок (магниты, клещи, траверсы).

3. Оцените радиус вращения и планировку объекта

Предусмотрите достаточно места для обеспечения поворота. Оцените пролёт крана, радиус поворота тележки, траекторию движения, чтобы обеспечить плавную работу без препятствий. Учитывайте ширину проходов, области складирования и схемы рабочего процесса.

4. Определите высоту подъёма и гибкость размещения

Учитывайте максимальную высоту подъёма, необходимую для точного размещения материалов, особенно при их вращении. Правильная высота подъёма обеспечивает точное размещение и безопасное штабелирование.

5. Обеспечение безопасности во время ротации

Убедитесь, что кран оснащён системами предотвращения колебаний, защитой от перегрузки, ограничениями вращения, аварийной остановкой и отказоустойчивыми механизмами.

6. Оптимизация управления и автоматизация

Рассмотрите возможность интеграции систем управления на базе ПЛК с обратной связью в режиме реального времени, дистанционного управления для лучшей видимости и безопасности оператора.

Часто задаваемые вопросы (FAQ)

Это оригинальный кран Henan Mine?

Да, ПО «Подъемтрансмаш» — официальный представитель завода Henan Mine в России. Все краны поставляются напрямую с завода в провинции Хэнань, с полным комплектом заводской документации и сертификатами соответствия.

Адаптирован ли кран под российские стандарты?

Да, краны адаптируются под требования ТР ТС 010 «О безопасности машин и оборудования», ГОСТ 33171-2014, ФНП Ростехнадзора. Пользовательский интерфейс системы управления и комплект технической документации — на русском языке. Напряжение питания — 380В / 50 Гц (под российские сети). Климатическое исполнение — У1, У2.

Какой тип подвеса траверсы выбрать — гибкий или жёсткий?

Гибкий подвес рекомендуется для работы с горячими грузами (слябы, заготовки), где требуется компенсация теплового расширения. Жёсткий подвес — для работы с пакетированным металлопрокатом, трубами, где критична точность позиционирования.

Сколько ждать поставки?

Стандартный срок готовности крана к отгрузке в Китае — 90–120 дней с момента подписания контракта. Срок включает производство, заводские испытания, маркировку и подготовку к отгрузке. Доставка до любого региона России — не более 30 календарных дней.

Кто проводит шефмонтаж и пусконаладку?

Инженеры HENAN MINE совместно с инженерами ПО «Подъемтрансмаш» проводят шефмонтаж и пусконаладочные работы на объекте заказчика. В состав работ входят: техническое консультирование при сборке узлов крана, настройка частотных преобразователей и ПЛК, проверка приборов безопасности, участие в грузовых испытаниях.

Где брать запчасти?

Склад типовых запасных частей для оборудования Henan Mine находится в Санкт-Петербурге. Типовые комплектующие (канаты, тормоза, редукторы, концевые выключатели) — в наличии, срок поставки — от 10 дней. Нестандартные узлы поставляются под заказ.

Почему Henan Mine через ПО «Подъемтрансмаш»?

Прямой контракт с заводом Henan Mine (без посредников)

- 24 года на рынке кранового оборудования — один из крупнейших производителей мостовых и козловых кранов в Китае
- Собственное конструкторское бюро и испытательные стенды — полный цикл разработки и тестирования
- Сертификаты CE, ISO 9001 — международное признание качества
 -Адаптация под ТР ТС 010/2011 — сертификация для работы на территории РФ и ЕАЭС.

Российский квалифицированный дистрибьютор — ПО «Подъемтрансмаш» (г. Санкт-Петербург)

- Полное сопровождение сделки — от технического задания до приемосдаточных испытаний оборудования
- Адаптация документации под российские нормы — ГОСТ 33171-2014, ФНП, требования Ростехнадзора
- Склад запасных частей в РФ — сроки поставки отдельных комплектующих от 10 дней
- Шефмонтаж и пусконаладка выполняется представителями завода Henan Mine при участии российских инженеров
- Гарантия качества — сервисные выезды в течение 48 часов по территории РФ.

Контроль качества на всех этапах

- Предотгрузочная инспекция — визуальный контроль, проверка комплектности и документации
- Заводские поузловые испытания — детальный пооперационный контроль качества
- Контрольная сборка и грузовые испытания перед отгрузкой — проверка всех узлов и систем на заводском испытательном стенде.

Логистика и таможня

- Доставка ж/д или автотранспортом — до объекта заказчика в любом регионе РФ
- Полное таможенное оформление — поставка растаможенного оборудования заказчику на условиях DDP
- Оформление сертификата соответствия ТР ТС 010/2011.

Комплект поставки и услуги

Оборудование

- Мост крана с механизмом передвижения (главные и вспомогательные балки, торцевые балки, ходовые балансирные тележки)
- Поворотная грузовая тележка с механизмом подъёма и вращения
- Траверса с грузозахватными органами (магниты, клещи, лапы, крюки — по ТЗ)
- Кабина управления с кондиционером, обогревателями и сенсорной HMI-панелью
- Теплоизолированная кабина электрооборудования с панелями частотных преобразователей и ПЛК
- Комплект канатов подъёма
- Токоподводы тележек и крана (кабельные каретки, троллейный шинопровод)
- Устройства и приборы безопасности (концевые выключатели, ограничители грузоподъёмности, анемометры).

Документация на русском языке

- Паспорт крана
- Руководство по эксплуатации (адаптировано под ФНП Ростехнадзора)
- Сертификат соответствия ТР ТС 010
- Протоколы заводских статических и динамических испытаний
- Чертежи и схемы в объеме комплекта эксплуатационной документации
- Ведомость запасных частей и расходных материалов
- Акт сдачи-приёмки крана.

Услуги HENAN MINE и ПО «Подъемтрансмаш»

- Шефмонтаж (выезд инженеров на объект заказчика)
- Пусконаладочные работы (настройка частотных преобразователей, ПЛК, приборов безопасности)
- Инструктаж персонала заказчика (крановщики, специалисты по обслуживанию)
- Гарантийное обслуживание (плановые ТО, диагностика, замена узлов) – по отдельному сервисному договору
- Постгарантийное обслуживание (контракты на сервис, удалённая поддержка) – по отдельному сервисному договору
- Поставка запасных частей (склад в Санкт-Петербурге, отгрузка в течение 10 дней).
