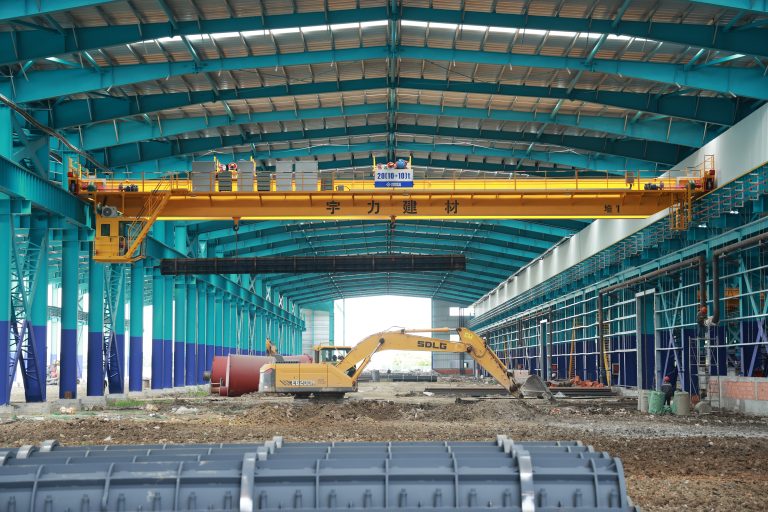

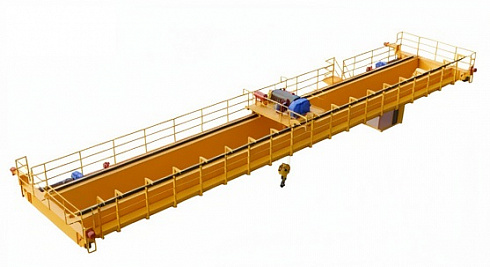

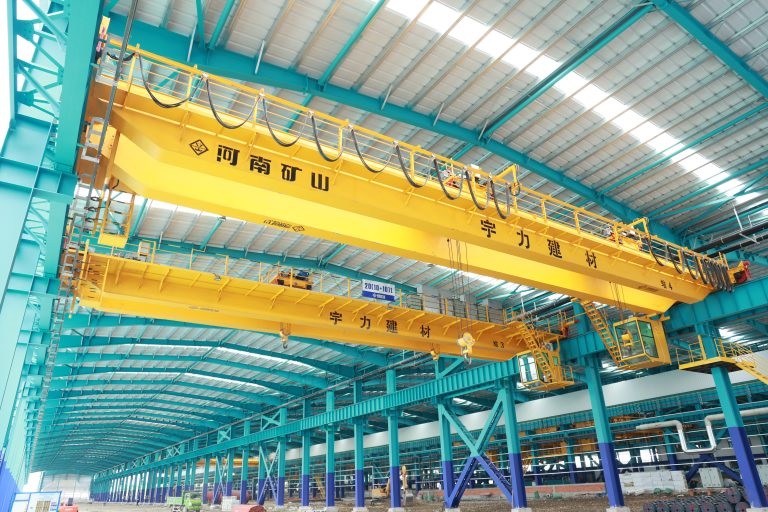

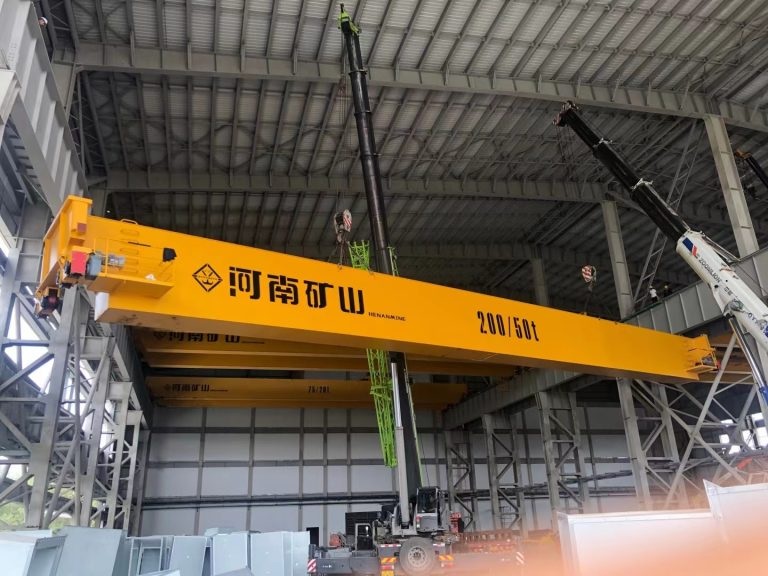

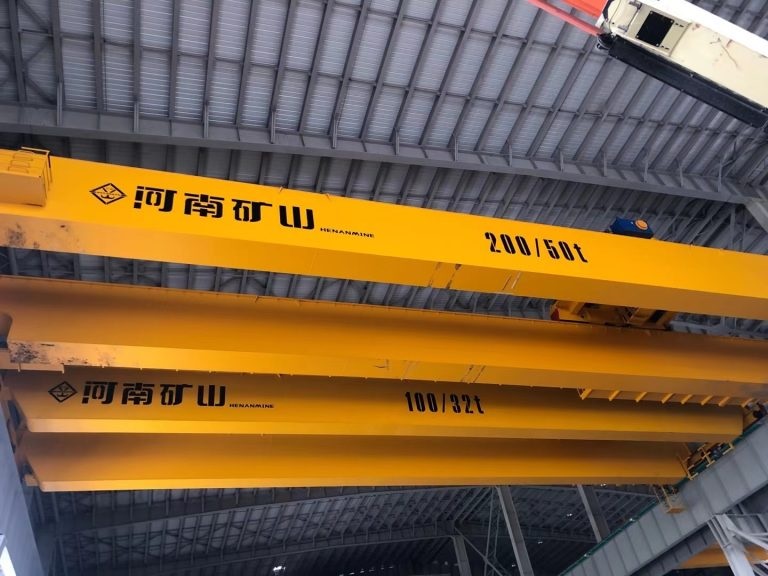

Мостовой кран общего назначения Henan Mine (Китай)

Мостовые двухбалочные краны общего назначения (их еще называют кранами общепромышленного назначения) широко применяются на производственных предприятиях, складских комплексах, сортировочных станциях, во многих отраслях промышленности, в том числе в машиностроении, энергетике, горнодобывающей и бумажной промышленности, металлургии и логистике.
Мостовые краны Henan Mine являются надежной и универсальной техникой для перемещения различных грузов.
Такие краны используются для перемещения деталей, узлов и оборудования в собранном виде в процессе производства, при строительно-монтажных, ремонтных и демонтажных работах, а также для погрузки и разгрузки генеральных (штучных) грузов.В отличие от специальных кранов (например, металлургических, перемещающих ковши с расплавленным металлом) общепромышленные краны как правило не рассчитаны для работы в условиях с экстремальных температур, в агрессивных средах и тяжелом режиме работы.
В качестве основного грузозахватного органа в большинстве случаев используется крюковая подвеска. При необходимости на крюк могут навешиваться траверсы, скобы, грейферы, магниты, полуавтоматические спредеры и другие приспособления, упрощающие процесс работы со специфическим грузом.
В состав крана входят металлоконструкция моста с механизмом передвижения, одна или несколько грузовых тележек (определяется требуемой грузоподъёмностью и технологическими задачами), токоподводы грузовой тележки и крана, крюковая подвеска.
Каждая грузовая тележка технически может быть реализована по развернутой схеме (с отдельно стоящими на раме механизмами подъема и перемещения) или в талевом исполнении, где все механизмы грузовой тележки объединены в один компактный агрегат.
Управление краном общепромышленного назначении может осуществляться из кабины управления или с помощью радиопульта, но в любом случае обеспечивается удобство работы оператора за счет использования удобных и эргономичных органов управления.

Типы грузозахватных органов

Мостовые краны общего назначения классифицируются по типу используемого грузозахватного устройства:

Кран с крюковой подвеской

Предназначен для перемещения штучных грузов, деталей, узлов и оборудования. Является базовой конфигурацией для большинства производственных задач. Крюк может быть оснащён траверсами для работы с длинномерными или нестандартными грузами.

Кран с грейфером

Используется для погрузки и разгрузки сыпучих материалов (уголь, щебень, песок, руда). Грейфер устанавливается на крюк основного подъёма и позволяет механизировать работу с насыпными грузами без привлечения дополнительной техники.

Кран с электромагнитом

Предназначен для перемещения ферромагнитных грузов: стального проката, лома, металлических плит. Электромагнит подключается к системе энергоснабжения крана и управляется из кабины оператора или с пульта.

Компоновочные решения

В зависимости от конструктивной схемы мостовые краны общего назначения подразделяются на следующие типы:

Однобалочные краны

Предназначены для лёгких и средних условий эксплуатации. Отличаются сниженной нагрузкой на строительные конструкции здания и меньшим энергопотреблением. Оптимальны для пролётов до 25 м и грузоподъёмности до 16 т.

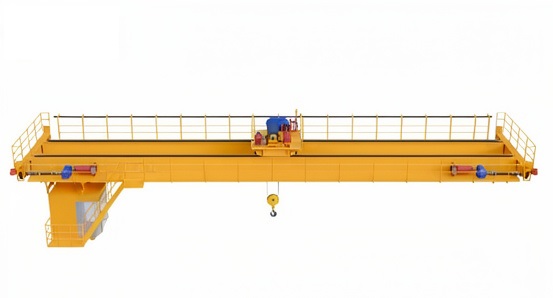

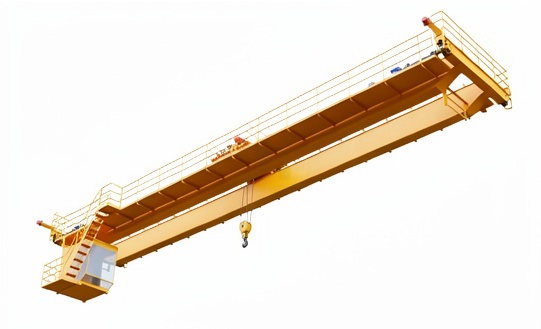

Двухбалочные краны

Классическое решение для промышленных предприятий. Обеспечивают высокую грузоподъёмность (до 500 т), большие пролёты (до 42 м) и увеличенную высоту подъёма. Тележка перемещается между балками, что улучшает стабильность и точность позиционирования груза.

Двухбалочные краны с вспомогательным подъёмом

Оснащены двумя независимыми механизмами подъёма: главным (для основных грузов) и вспомогательным (для мелких деталей, инструмента, оснастки). Вспомогательный подъём повышает универсальность крана и позволяет выполнять комбинированные операции без переналадки.

Краны с нижней подвеской (подвесное исполнение)

Кран подвешивается к нижним полкам двутавровых балок взлётно-посадочных путей. Решение применяется в помещениях с ограниченной высотой над головой, где критична компактность конструкции.

Почему Henan Mine через ПО «Подъемтрансмаш»?

Прямой контракт с заводом Henan Mine (без посредников)

- 24 года на рынке кранового оборудования — один из крупнейших производителей мостовых и козловых кранов в Китае
- Собственное конструкторское бюро и испытательные стенды — полный цикл разработки и тестирования, в том числе заводские грузовые испытания (опция)
- Сертификаты CE, ISO 9001 — международное признание качества
- Адаптация под ТР ТС 010/2011 — сертификация для работы на территории РФ и ЕАЭС.

Российский квалифицированный дистрибьютор — ПО «Подъемтрансмаш» (г. Санкт-Петербург)

- Полное сопровождение сделки — от технического задания до приемосдаточных испытаний оборудования
- Адаптация документации под российские нормы — ГОСТ 34589-2019, ФНП, требования Ростехнадзора
- Склад запасных частей в РФ — сроки поставки отдельных комплектующих от 10 дней
- Шефмонтаж и пусконаладка выполняется представителями завода Henan Mine при участии российских инженеров — выезд на объект заказчика в согласованные сроки
- Гарантия качества — сервисные выезды в течение 48 часов по территории РФ.

Контроль качества на всех этапах

- Предотгрузочная инспекция — визуальный контроль, проверка комплектности и документации
- Заводские поузловые испытания — детальный пооперационный контроль качества
- Контрольная сборка и грузовые испытания перед отгрузкой — проверка всех узлов и систем, а также статические и динамические тесты с оформлением протоколов на заводском испытательном стенде.

Логистика и таможня

- Доставка ж/д или автотранспортом — до объекта заказчика в любом регионе РФ
- Полное таможенное оформление — поставка растаможенного оборудования заказчику на условиях DDP
- Оформление сертификата соответствия ТР ТС 010/2011.

Комплект поставки и услуги ПО «Подъемтрансмаш»

Оборудование

- Мост крана с механизмом передвижения (главные и вспомогательные балки, торцевые балки, ходовые балансирные тележки)
- Главная грузовая тележка с механизмом главного подъёма
- Дополнительная (вспомогательная) грузовая тележка с механизмами вспомогательного подъёма
- Крюковые подвески главного и вспомогательного подъёмов
- Кабина управления с кондиционером, обогревателями и сенсорной HMI-панелью
- Теплоизолированная кабина электрооборудования с размещенными в ней панелями с частотными преобразователями и программируемым логическим контроллером (ПЛК)
- Комплект канатов (главного и вспомогательного подъёмов)
- Токоподводы тележек и крана (кабельные каретки, кабельные цепи, токосъемники троллейного шинопровода)
- Устройства и приборы безопасности (концевые выключатели, ограничители грузоподъёмности, анемометры).

Документация на русском языке

- Паспорт крана
- Руководство по эксплуатации (адаптировано под ФНП Ростехнадзора)
- Сертификат соответствия ТР ТС 010
- Протоколы заводских статических и динамических испытаний (если проводились)
- Чертежи и схемы в объеме комплекта эксплуатационной документации (электрические, кинематические, гидравлические)
- Ведомость запасных частей и расходных материалов
- Акт сдачи-приёмки крана.

Услуги HENAN MINE и ПО «Подъемтрансмаш»

- Шефмонтаж (выезд инженеров на объект заказчика для консультирования на этапе монтажа)
- Пусконаладочные работы (настройка частотных преобразователей, ПЛК, приборов безопасности)
- Инструктаж персонала заказчика (крановщики, специалисты по обслуживанию)
- Гарантийное обслуживание (плановые ТО, диагностика, замена узлов) – по отдельному сервисному договору
- Постгарантийное обслуживание (контракты на сервис, удалённая поддержка) – по отдельному сервисному договору
- Поставка запасных частей (склад в Санкт-Петербурге, отгрузка в течение 10 дней).

Отличительные особенности крана

Двойная система защиты от подъёма до верхнего предела

Подъёмный механизм оснащён двойной системой защиты от подъёма грузозахватного приспособления до верхнего предела: рабочий концевой выключатель + аварийный ограничитель. Это исключает навал крана на концевые упоры и повреждение конструкции.

Комбинированная технология ковки и прокатки крановых колёс

При использовании комбинированной технологии ковки и прокатки крановых колёс срок их службы увеличивается примерно на 20 % по сравнению с традиционной технологией изготовления колёс методом ковки.

Оптимизация методом конечных элементов (МКЭ)

Краны адаптированы для работы в суровых условиях эксплуатации. Распределение нагрузок в главных и концевых балках оптимизировано методом конечных элементов (МКЭ), что обеспечивает высокую жёсткость и устойчивость к деформациям при максимальных нагрузках.

Система управления на базе ПЛК и частотных преобразователей

Система управления на базе программируемого логического контроллера (ПЛК) и частотных преобразователей в сочетании с комплексом безопасности гарантирует стабильную и надёжную работу оборудования. Плавный разгон и торможение исключают раскачивание груза.

Усиленные авиационные разъёмы электроподключения

Электрическое подключение навесных грузозахватных приспособлений выполнено с применением усиленных авиационных разъёмов международного стандарта со степенью защиты IP55, что обеспечивает оперативное переключение и отсоединение грейфера и электромагнита, а также гарантирует надёжность электрического контакта.

Эргономичная кабина управления с ЧМИ

Кабина оператора оснащена сенсорной панелью человеко-машинного интерфейса (ЧМИ), удобными джойстиками, переключателями и кнопками с чёткой тактильной отдачей. Предусмотрено автоматическое возвращение органов управления в нулевое положение с функцией блокировки.

Часто задаваемые вопросы (FAQ)

Это оригинальный кран Henan Mine?

Да, ПО «Подъемтрансмаш» — официальный представитель завода Henan Mine в России. Все краны поставляются напрямую с завода в провинции Хэнань, с полным комплектом заводской документации и сертификатами соответствия. Мы работаем с заводом более 5 лет, регулярно посещаем производство и проводим аудит качества.

Адаптирован ли кран под российские стандарты?

Да, краны адаптируются под требования ТР ТС 010 «О безопасности машин и оборудования», ГОСТ 34589-2019, ФНП Ростехнадзора. Пользовательский интерфейс системы управления и комплект технической документации — на русском языке. Напряжение питания — 380В / 50 Гц (под российские сети). Климатическое исполнение — У1, У2 (температура эксплуатации от -40°C до +50°C).

Сколько ждать поставки?

Стандартный срок готовности крана к отгрузке в Китае — 120 дней с момента подписания контракта и получения аванса. Срок включает: производство на заводе Henan Mine, заводские испытания, маркировку и подготовку к отгрузке. Доставка до любого региона России – не более 30 календарных дней. Этот срок включает в себя доставку оборудования в частично разобранном виде по железной дороге или автотранспортом и таможенное оформление.

Кто проводит монтаж, шефмонтаж и пусконаладку?

Как правило монтаж оборудования на площадке заказчика не входит в объем поставки и выполняется заказчиком или его подрядчиком. Инженеры HENAN MINE совместно с инженерами ПО «Подъемтрансмаш» проводят шефмонтаж и пусконаладочные работы на объекте заказчика. В состав работ входят: техническое консультирование при сборке узлов крана и подключении электрооборудования, настройка частотных преобразователей и ПЛК, проверка приборов безопасности, участие в грузовых испытаниях. Возможна удалённая поддержка через видеосвязь для простых конфигураций.

Где брать запчасти?

Склад типовых запасных частей для оборудования Henan Mine находится в Санкт-Петербурге. Типовые комплектующие (канаты, тормоза, редукторы, концевые выключатели, контакторы) — в наличии, срок поставки — от 10 дней. Нестандартные узлы (траверсы, тележки, кабины и т.д.) поставляются под заказ. Срок поставки оценивается индивидуально. Мы ведём складскую программу наиболее востребованных позиций для кранов Henan Mine.

Как работает гарантия?

Гарантия — до 2 лет при условии регламентного технического обслуживания по сервисному договору с ПО «Подъемтрансмаш».

Можно ли посетить завод Henan Mine?

Да, мы организуем визиты на завод Henan Mine для заказчиков, планирующих крупные поставки. В программу входят: осмотр производственных цехов, испытательных стендов и лабораторий контроля качества, встреча с руководством и инженерами завода, обсуждение технических требований. Сроки визита согласовываются индивидуально.

Как заказать?

Контакты ПО «Подъемтрансмаш»

·         Адрес: Санкт-Петербург, Большой Смоленский проспект, д. 2

·         Телефон: +7 (812) 708-08-78

·         E-mail: info@hnks.ru

·         Режим работы: Пн–Пт, 9:00–18:00 (время московское)

Запросить технико-коммерческое предложение (ТКП) — заполните опросный лист на мостовой кран с поворотной траверсой, и наш специалист подготовит расчёт стоимости и сроков поставки.
